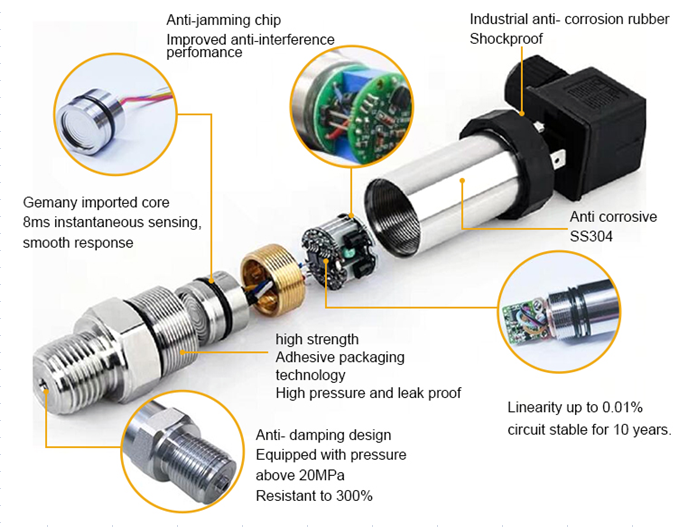

디지털 압력 트랜스미터는 안정성이 뛰어난 압력 센서를 핵심 부품으로 사용하여 공정 중의 압력 매체를 감지합니다.
스테인리스 스틸 인터페이스를 사용해 다양한 매체와 호환되며,
주로 석유화학, 탄광, 수력 발전소, 댐, 자동차 전자, 레벨 측정 등에 사용됩니다.

아래는 디지털 압력 트랜스미터의 일상적인 유지보수 7가지 방법입니다.

---

1. 설치 구멍 크기 확인

설치 구멍의 크기가 맞지 않으면, 센서 설치 시 나사산이 쉽게 마모될 수 있습니다.

• 밀봉 성능 저하
• 센서 성능 저하
• 안전 사고 위험 증가

반드시 규격에 맞는 설치 구멍을 사용해야 합니다.
(나사 규격: 1/2-20 UNF 2B)
설치 구멍 게이지로 측정하여 필요 시 조정하는 것이 좋습니다.

---

2. 설치 구멍 청결 유지

설치 구멍을 깨끗하게 유지하고 용융물(플라스틱 등)의 막힘을 방지하는 것은 매우 중요합니다.

• 익스트루더(압출기) 청소 전에는 모든 압력 센서를 반드시 분리
• 센서를 제거한 후, 용융물이 설치 구멍으로 흘러들어가 굳을 수 있음
• 잔여물이 제거되지 않으면 재설치 시 센서 상단이 손상될 수 있음

전용 청소 키트로 잔여물을 제거
⚠ 반복적인 청소로 설치 구멍 손상이 심해지면
→ 센서 설치 위치를 조정해야 합니다.

---

3. 올바른 설치 위치 선택

설치 위치에 따라 센서 수명과 측정 정확도가 크게 달라집니다.

• 너무 앞쪽에 설치 시
  → 녹지 않은 재료가 센서 상단을 마모
• 너무 뒤쪽에 설치 시
  → 용융물 정체 구간 발생
  → 재료 열화 및 압력 신호 왜곡
• 너무 깊게 설치 시
  → 스크루 회전 중 센서와 접촉하여 파손 가능

일반적인 설치 위치

• 스크린 앞 배럴
• 용융 펌프 전·후
• 금형 부근

---

4. 세심한 청소 작업

압출기 배럴을 와이어 브러시나 특수 화학제로 청소할 경우:

• 반드시 모든 센서를 사전에 제거
• 해당 청소 방법은 센서 다이어프램 손상 위험이 큼

배럴 가열 시에도:

• 센서를 분리한 후
• 부드럽고 마모되지 않는 천으로 센서 표면을 닦기
• 센서 구멍은 깨끗한 드릴과 가이드 슬리브로 청소

---

5. 건조 상태 유지

센서 회로는 가혹한 환경을 견디도록 설계되었지만,
완전 방수는 아님이 일반적입니다.

• 습한 환경에서는 오작동 가능성 증가
• 압출기 배럴의 냉각수 누수 방지 필수

물이나 습기에 노출될 가능성이 있다면
→ 방수 성능이 강화된 전용 센서를 선택해야 합니다.

---

6. 저온 상태에서의 사용 주의

압출 공정에서 플라스틱 원료는
고체 → 용융 상태로 충분히 가열되어야 합니다.

• 작동 온도에 도달하기 전에 생산을 시작하면
  → 센서와 압출기 모두 손상 가능
• 차가운 상태에서 센서를 제거하면
  → 재료가 센서 상단에 달라붙어 다이어프램 손상

센서 분리 전에는 반드시
배럴 온도가 충분히 올라가고 내부 재료가 부드러워진 상태인지 확인

---

7. 압력 과부하 방지

일부 압력 센서는 최대 측정 범위 대비 50% 과부하까지 견디도록 설계되어 있지만,
장비 보호를 위해 과부하는 반드시 피해야 합니다.

• 실제 사용 압력은 센서 측정 범위 이내로 유지
• 권장 사항:
  → 센서 측정 범위를 실제 압력의 약 2배로 선택

극한 압력 상황에서도 센서를 안전하게 보호할 수 있습니다.

---

정리

디지털 압력 트랜스미터의 안정적인 사용을 위해서는
✔ 올바른 설치
✔ 청결 유지
✔ 적절한 위치 선정
✔ 습기·온도 관리
✔ 과부하 방지

가 매우 중요합니다.
정기적인 유지보수는 측정 정확도 향상과 센서 수명 연장으로 이어집니다.

압력 트랜스미터는 사용되는 센서 재료와 구조에 따라 작동 원리와 특성이 달라집니다. 대표적인 유형을 아래와 같이 설명할 수 있습니다.

---

1. 스트레인 게이지(피에조저항식) 압력 트랜스미터

피에조저항식 압력 트랜스미터를 이해하려면 먼저 **스트레인 게이지(Strain Gauge)**를 알아야 합니다.

• 스트레인 게이지는 **측정 대상(DUT)에 발생하는 변형(스트레인)**을 전기 신호로 변환하는 민감한 소자입니다.
• 피에조저항식 압력 센서의 핵심 구성 요소입니다.

스트레인 게이지의 종류

• 금속 저항 스트레인 게이지
  • 와이어(선형) 스트레인 게이지
  • 금속 포일 스트레인 게이지
• 반도체 스트레인 게이지

스트레인 게이지는 특수 접착제를 사용해 측정 대상에 부착됩니다.
기판에 가해지는 압력이나 응력이 변하면, 스트레인 게이지도 함께 변형되고 그 결과 저항값이 변화합니다.
이 저항 변화로 인해 인가된 전압이 변하며, 이를 통해 압력을 전기 신호로 변환합니다.

---

2. 세라믹 압력 트랜스미터

작동 원리

세라믹 압력 트랜스미터는 액체 충진 구조가 없는 방식의 내식성 압력 센서입니다.

• 압력이 세라믹 다이어프램 전면에 직접 작용
• 다이어프램이 미세하게 변형됨
• 다이어프램 후면에 인쇄된 **후막 저항(Thick Film Resistor)**이 변형을 감지
• 저항들은 **휘트스톤 브리지(Wheatstone Bridge)**로 연결됨

피에조저항 효과에 의해 브리지는 압력에 비례하는 매우 선형적인 전압 출력을 생성하며,
이 출력은 인가 전압에도 비례합니다.

특징

• 출력 신호: 2.0 / 3.0 / 3.3 mV/V 등 (압력 범위에 따라 보정)
• 스트레인 게이지 센서와 호환 가능
• 레이저 보정으로 높은 정확도 확보
• 우수한 온도 안정성 및 장기 안정성
• 자체 온도 보상 범위: 0 ~ 70 ℃
• 대부분의 측정 매체와 직접 접촉 가능

세라믹 소재의 장점

• 높은 탄성
• 우수한 내식성
• 뛰어난 내마모성
• 충격 및 진동에 강함
• 작동 온도 범위: -40 ~ 135 ℃
• 전기 절연성: 2 kV 이상
• 장기 출력 안정성 우수

고성능·저비용 세라믹 압력 트랜스미터는 향후 발전 방향으로 평가됩니다.

---

3. 확산 실리콘(Diffused Silicon) 압력 트랜스미터

• 측정 매체의 압력이 센서의 **다이어프램(스테인리스 또는 세라믹)**에 직접 작용
• 다이어프램이 압력에 비례하여 미세하게 변형
• 실리콘 센서의 저항값 변화 발생
• 전자 회로가 이 변화를 감지하여
• 압력에 대응하는 표준 전기 신호로 변환 출력

산업 현장에서 가장 널리 사용되는 압력 센서 방식 중 하나입니다.

---

4. 압전(Piezoelectric) 압력 트랜스미터 센서

압전 센서는 **압전 효과(Piezoelectric Effect)**를 이용합니다.

사용되는 주요 압전 재료

• 석영(Quartz, 실리카)
  • 천연 결정
  • 특정 온도 범위 내에서만 압전 특성 유지
  • 임계 온도(큐리 온도)를 초과하면 압전 특성 소실
  • 압전 계수가 낮아 점차 다른 재료로 대체됨
• 로셀염(소듐 포타슘 타르트레이트)
  • 압전 성능은 매우 우수
  • 저온·저습 환경에서만 사용 가능
• 인산이수소염(Dihydrogen Phosphate)
  • 인공 결정
  • 고온·고습 환경에서도 사용 가능
  • 현재 널리 사용됨

압전 세라믹 소재

압전 효과는 현재 다결정 재료에도 적용됩니다.

대표적인 압전 세라믹:

• 바륨 타이타네이트(BaTiO₃)
• PZT(지르콘산 티타늄 납)
• 니오베이트계 압전 세라믹
• 마그네슘 니오베이트 기반 압전 세라믹 등

압전 압력 센서는 동적 압력, 충격, 진동 측정에 특히 적합합니다.

---

정리

종류	주요 특징	적합한 용도
스트레인 게이지형	구조 단순, 안정적	일반 산업용 압력 측정
세라믹	내식·내마모, 고온 안정	화학·식품·부식 환경
확산 실리콘	높은 정확도, 범용	산업 공정 전반
압전	고속 응답	충격·진동·동압 측정

---

압력 트랜스미터는 사용 환경, 측정 대상, 정밀도 요구에 따라
적절한 재료와 센서 원리를 선택하는 것이 핵심입니다.

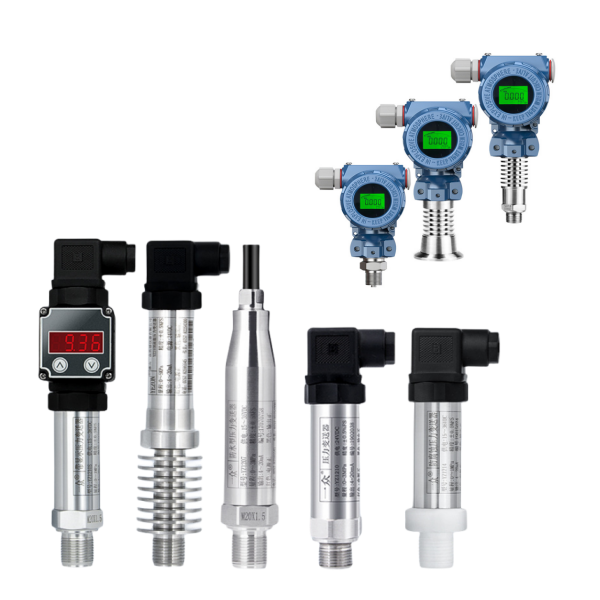

압력 트랜스미터는 압력 값을 표준화된 전기 신호로 변환하여 출력하는 계측기로, 출력 신호와 압력 값 사이에는 연속적인 함수 관계(보통 직선 관계)가 있습니다.
주로 산업 공정에서 압력 측정 및 제어에 사용됩니다.

현장 사용 조건에 적합한 제품을 선택하기 위해 아래 사항을 참고하세요.

---

1. 압력 측정 방식 확인

압력 트랜스미터는 측정 방식에 따라 다음과 같이 구분됩니다.

• 게이지 압력(Gauge Pressure)
  대기압을 기준으로 한 압력
  (대기압보다 높거나 낮은 압력)
• 절대 압력(Absolute Pressure)
  절대 진공(0압)을 기준으로 한 압력
  (항상 0보다 큰 값)
• 차압(Differential Pressure)
  두 지점 사이의 압력 차이를 측정

사용 목적에 맞는 압력 타입을 반드시 선택해야 합니다.

---

2. 측정 범위 확인

일반적으로 실제 사용 압력의 약 80% 수준이 되도록 측정 범위를 선택하는 것이 좋습니다.
이는 정확도와 수명을 동시에 확보하기 위한 기준입니다.

---

3. 최대 과부하 확인

시스템에서 발생할 수 있는 **최대 압력(과부하)**는 트랜스미터의 과부하 허용 한계보다 낮아야 합니다.

• 과부하 초과 시:
  → 제품 수명 단축 또는 파손 가능
• 기본 사양:
  → 측정 범위의 3배 과부하 보호
• 필요 시 고객 요구에 따라 맞춤 제작 가능

---

4. 정확도 등급 확인

트랜스미터의 측정 오차는 정확도 등급으로 구분되며, 이는 **풀 스케일 대비 오차 비율(%)**로 표시됩니다.

• 정확도 선택 기준:
  → 측정 정밀도 요구 + 경제성 고려
• 제공 정확도 등급:
  • 1.0급
  • 0.5급
  • 0.2급

---

5. 사용 온도 범위 확인

• 측정 대상의 온도는 반드시 트랜스미터의 허용 온도 범위 내여야 합니다.
• 허용 온도를 초과하면:
  • 측정 오차 증가
  • 제품 수명 감소

제품은 출고 전 온도 보정을 거쳐 정확도 기준을 만족하도록 설계됩니다.

고온 환경에서는 다음을 고려할 수 있습니다.

• 고온용 압력 트랜스미터 선택
• 콘덴서(응축기), 방열판 등 냉각 장치 추가 설치

---

6. 측정 매체와 접촉 재질의 호환성 확인

측정 매체가 부식성 물질인 경우,

• 매체에 적합한 접촉 재질 선택
• 또는 특수 공정 제품 사용

이를 통해 센서 손상을 방지할 수 있습니다.

---

7. 압력 연결 방식 확인

• 기본 사양: 나사 연결 M20 × 1.5
• 기타 특수 연결 방식이 필요한 경우:
  → 고객 요구에 따라 설계 및 제작 가능

---

8. 전원 공급 및 출력 신호 확인

• 전원: DC 전원
• 출력 신호 옵션:
  • 4 ~ 20 mA DC
  • 0 ~ 5 V DC
  • 1 ~ 5 V DC
  • 0 ~ 10 V DC

시스템과 호환되는 신호를 선택해야 합니다.

---

9. 사용 환경 및 기타 조건 확인

다음 환경 조건을 사전에 파악해야 합니다.

• 진동 유무
• 전자기 간섭(EMI)
• 설치 환경
• 전기적 연결 방식

이러한 정보를 기반으로 적절한 보호 및 대응 설계를 적용할 수 있습니다.

---

요약

압력 트랜스미터 선택 시에는
✔ 압력 종류
✔ 측정 범위
✔ 과부하 조건
✔ 정확도
✔ 온도
✔ 매체 호환성
✔ 연결 방식
✔ 출력 신호
✔ 사용 환경

을 종합적으로 고려해야 하며,
올바른 선택은 정확한 측정, 긴 수명, 안정적인 시스템 운용을 보장합니다.

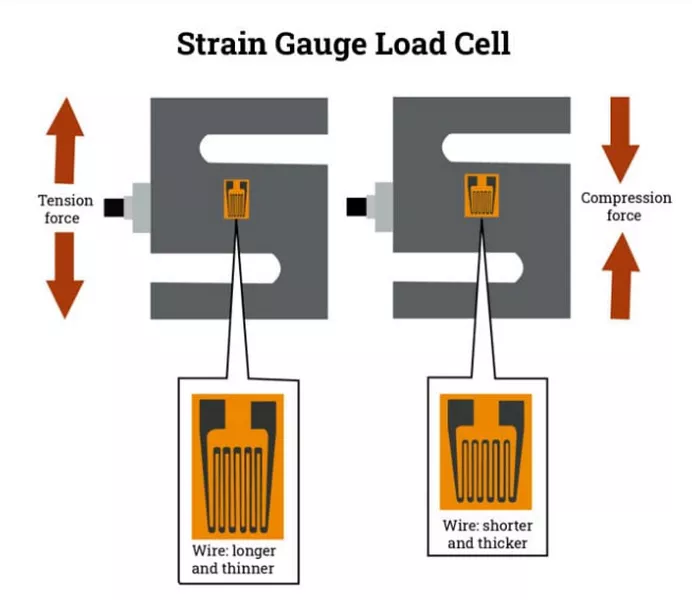

S형 로드셀은 고체 간의 변형(strain)과 압력을 측정하는 데 주로 사용되는 센서로, 일반적으로 압력 센서로도 알려져 있습니다. S자 형태의 설계 때문에 S형 로드셀이라고 부르며, 합금강 소재로 제작되고 고무 실링과 보호 처리가 되어 있어 설치와 사용이 용이합니다. 주로 크레인 저울, 배칭 스케일, 전자 로드, 기타 기계의 계량 시스템에 적합합니다.

센서 정확도를 반영하는 주요 지표 중 하나는 히스테리시스(Hysteresis) 오차이며, 오차 크기는 측정 결과에 직접적인 영향을 미칩니다. 따라서 센서 생산 과정에서는 히스테리시스에 영향을 미치는 여러 요인을 엄격히 관리해야 하며, 다양한 설치 조건에서도 히스테리시스 영향을 최소화해야 합니다.

다음은 S형 로드셀의 정확도에 영향을 미치는 주요 요인입니다.

---

1. 원자재가 S형 로드셀의 측정 정확도에 미치는 영향

스트레인 게이지(Strain Gauge)

• 금속 스트레인 게이지의 일반적인 구조는 민감 게이트, 베이스, 코팅, 리드선으로 구성됩니다.
• 센서 응용 시, 민감 게이트의 저항 변화를 통해 탄성체의 변형을 저항값으로 변환합니다.
• 그러나 재료 자체의 히스테리시스로 인해 스트레인 게이지에도 히스테리시스가 발생합니다.

탄성체(Elastic Body)

• 모든 금속 소재의 내부 구조와 복잡성 때문에, 외부 힘이 작용할 때 미세한 변형(micro-strain)이 발생합니다.
• 외부 힘이 사라지면 미세 변형도 사라지지만, 원래 상태로 돌아가는 정도는 소재마다 다르게 나타납니다.

실란트(Sealant)

• S형 로드셀 생산 과정에서는 회로 고정 및 밀봉을 위해 많은 양의 실란트를 사용합니다.
• 경화 후 표면은 일반적으로 상대적으로 부드럽지만, 소형 제품의 경우 실란트 두께가 제품 히스테리시스에 큰 영향을 미칠 수 있습니다.
• 접착제 품질에 따라 경도와 특성이 다르며, 시간이 지남에 따라 경도가 변하면 제품 히스테리시스도 변할 수 있습니다.
• 따라서 실란트 선택 시, 경화 후 안정적인 젤 타입을 사용하는 것이 중요합니다.

---

2. 설치 조건이 S형 로드셀 정확도에 미치는 영향

표면 상태(Surface Condition)

• 계량 플랫폼과 센서 사이의 접촉 표면 품질(거칠기, 평행도 등)을 의미합니다.
• 표면이 너무 거칠면 장기 사용 시 볼트가 느슨해져 성능에 영향을 줄 수 있습니다.
• 평행도가 크면 센서에 하중이 가해질 때 발생하는 힘이 제품 정확도에 직접적인 영향을 미치며, 센서의 실제 정확도를 반영하지 못합니다.

접촉 면적(Contact Area)

• 센서와 계량 플랫폼 사이의 고정 접촉 면적을 의미합니다.
• 회사마다 제품 구조와 기술이 다르므로 접촉 면적 크기도 다르게 설계됩니다.
• 설치 및 사용 설명서에 접촉 면적 기준을 명확히 명시하여, 고객이 정확하게 설치할 수 있도록 해야 합니다.

볼트 체결 강도(Bolt Strength)

• 볼트 강도는 설치 토크와 동일한 영향을 미칩니다.
• 강도가 충분하지 않으면 장기간 사용 후 체결력이 느슨해져 정확도에 영향을 줄 수 있습니다.

설치면 경도(Installation Surface Hardness)

• 캔틸레버 빔 센서의 고정 단은 접촉 면적이 작습니다.
• 설치면 경도가 낮으면, 사용 횟수가 증가함에 따라 받침점이 이동하며 정확도가 변화할 수 있습니다.

---

요약:
S형 로드셀의 정확도는 **원자재 품질(스트레인 게이지, 탄성체, 실란트)**과 **설치 조건(표면 상태, 접촉 면적, 볼트 강도, 설치면 경도)**에 의해 크게 영향을 받습니다. 따라서 센서 제작 및 설치 과정에서 이러한 요소들을 철저히 관리해야 정확하고 신뢰할 수 있는 계량 결과를 얻을 수 있습니다.

일반적으로 패치 유지보수, 보수, 교량 제작 등의 공정을 완료한 후, 힘 측정 센서는 **보상 처리(compensation handling)**를 수행해야 합니다. 보상 과정에는 다음과 같은 항목이 포함됩니다.

• 제로점 온도 보상(Zero Temperature Compensation)
• 제로 출력 보상(Zero Output Compensation)
• 출력 감도 온도 보상(Output Sensitivity Temperature Compensation)
• 출력 감도 일치 조정(Output Sensitivity Consistency Adjustment)
• 출력 임피던스 유도 조정(Output Impedance Induction Adjustment)
• 출력 임피던스 일치 조정(Output Impedance Consistency Adjustment)

힘 측정 센서 보상 기술에서 특히 주의해야 할 사항은 다음과 같습니다.

---

1. 출력 감도 일치 조정 과정 개선

• 출력 감도 일치 조정 전 나사를 먼저 조이고 하중을 가해야 합니다.
• 측정 센서의 출력 감도를 측정할 때는 선형성(linearity) 오차를 반드시 확인해야 하며, 측정 지점은 최소 5점 이상이어야 합니다.
• 계산 후 선형성 오차가 허용 범위를 초과하면, 나사를 즉시 조정하여 선형성 오차가 기준 내에 들어오도록 해야 하며, 그 다음 **감도 일치(sensitivity consistency)**를 조정합니다.
• 선형성 테스트를 수행하지 않으면, 향후 공장 교정 시 선형성 오차가 발견되더라도 조정이 어렵습니다.
• 나사를 조정하는 시점에서 출력 감도가 변경될 수 있으므로, 순서를 반드시 준수해야 합니다.

---

2. 제로 출력 보상의 엄격한 관리

• 실제 제로 출력 보상 과정에서는 조립 후 센서 무게가 무겁고 이동이 불편하며, 탄성체와 베이스가 아직 조립되지 않은 상태입니다.
• 저항 스트레인 계량 센서(resistance strain weighing sensor)의 요구 사항을 충족하기 위해, 제로 출력 값은 ±2%FS 이내, 제로점 보상 기술 요구 사항도 ±2%FS 이내로 관리해야 합니다.
• 탄성체와 베이스 조립 후 제로점은 수십 마이크로볼트 수준으로 드리프트될 수 있습니다.
• 주의할 점: 사전 하중(preloading) 후 제로점 출력 값은 실제 소정의 정적 하중 상태에서의 센서 출력입니다. 드리프트 발생 원인은 주로 나사 체결에 의한 것입니다.
• 따라서, 제로 출력 값이 허용 범위를 초과하지 않도록 제로 보상 과정 개선이 필요하며, 베이스 가공 시 두 끝면을 연마(grinding)하여 제로점 드리프트를 최소화해야 합니다.

---

3. 제로점 온도 보상 전 하중 테스트 수행

• 힘 측정 센서는 복잡한 브리지 회로, 다중 배선, 다중 용접점을 갖고 있어 패치 연결 과정에서 정확도를 보장하기 어렵습니다.
• 브리지 저항은 브리지의 단락(short) 또는 단선(breakpoint)을 확인하여 측정할 수 있습니다.
• 그러나 브리지가 역방향으로 연결된 경우에는 이 방법으로 문제를 발견하기 어렵고, 판단 오류가 발생할 가능성이 높습니다.

---

요약:
힘 측정 센서 보상 기술에서 출력 감도 일치 조정, 제로 출력 보상, 하중 테스트를 순서와 규정에 맞게 수행해야 정확성과 안정성을 확보할 수 있습니다. 이를 준수하지 않으면 선형성 오차, 제로점 드리프트, 출력 감도 불일치 등 센서 성능 저하 문제가 발생할 수 있습니다.

오늘날 전자 및 기계 산업이 빠르게 확장됨에 따라 기계 장치에 필요한 부품도 증가하고 있습니다. 그중 압력 센서는 다양한 분야에서 널리 사용되고 있습니다. 압력 센서 및 센서 하우징은 일반적으로 접지가 필요하며, 신호 케이블도 접지해야 하고 전원 케이블과 혼합되지 않아야 합니다. 또한 센서 및 차압 센서는 강한 전자기 간섭을 피해야 하며, 센서 점검은 산업 규정에 따라 정기적으로 수행해야 합니다.

---

1. 현장에서 발생하는 고장의 주요 원인

대부분의 고장은 압력 센서의 부적절한 사용과 설치에서 발생합니다.

• 부품 막힘 또는 설치 오류
  • 압력 포인트 비합리적 설정
• 압력 프라이머 누수나 막힘
  • 충전 튜브에 잔류 가스, 팽창 튜브의 액체
  • 센서 프로세스 플랜지의 침전물로 인한 계측 사각지대 형성
• 센서 배선 오류
  • 전원 전압 과다 혹은 과소
  • 지시기와 외부 배선 단자 간 접촉 불량
• 작업 환경 및 장비 운용 미숙
  • 장비 작동이 규정대로 이루어지지 않음
  • 작업 환경이 기술 요구 사항을 충족하지 않음

---

2. 압력 센서 유지보수 방법

(1) 청소 시 주의

• 익스트루더 배럴 청소 전 모든 센서 제거
  • 와이어 브러시나 세제 사용 시 센서 진동막 손상 가능
• 배럴 가열 시에도 센서를 제거하고 상단을 부드러운 천으로 닦기
• 센서 구멍 청소 시 드릴 및 슬리브 사용

(2) 건조 유지

• 대부분 센서는 방수 설계가 아님
  • 습한 환경에서 정상 작동 불가
• 익스트루더 배럴 냉각 장치에서 누수 방지 필수
• 물이나 습기 노출이 불가피한 경우 고방수 센서 선택

(3) 적절한 위치 선택

• 센서 설치 위치가 너무 업스트림일 경우 → 재료가 센서 상단 마모
• 센서가 너무 후방일 경우 → 용융 재료 정체, 압력 신호 왜곡
• 센서가 너무 깊이 설치될 경우 → 스크류와 센서 상단 접촉, 손상
• 일반적으로 센서는 필터 카트리지 전후, 멜트 펌프 전후, 금형 내부에 설치

(4) 설치 구멍 청결 유지

• 설치 구멍이 막히지 않도록 항상 청결 유지
• 익스트루더 청소 시 센서 제거 필수
• 센서 제거 후 용융 재료가 설치 구멍에 남아 굳을 수 있음 → 재설치 시 상단 손상 가능
• 용융 잔여물은 청소 도구 사용하여 제거
• 반복 청소 시 설치 구멍 손상 심화 가능 → 센서를 설치 구멍 위로 들어 올려 설치

---

요약:
압력 센서의 고장을 방지하려면 적절한 설치 위치, 환경 보호, 청결 유지, 정기 점검이 필수적입니다. 이를 준수하면 센서의 수명을 연장하고 정확한 압력 측정을 보장할 수 있습니다.

로드셀의 올바른 설치는 측정 정확도, 장기 내구성, 안전한 운용을 위해 매우 중요합니다. 설치 지침은 단일 로드셀과 다중 로드셀 조합에 따라 다소 차이가 있습니다.

---

1. 다중 로드셀 조합 설치

세 개 이상의 로드셀을 사용하여 계량 시스템을 구성할 경우:

• 목적:
  • 계량 플랫폼의 안정성 유지
  • 최대 하중 용량 증가
• 장착 고려사항:
  • 각 로드셀 양쪽에 고정 기둥과 잭 설치
  • 고정 기둥 높이는 센서보다 3~4mm 낮게 설치
  • 센서 교체 및 유지보수 시, 와셔와 잭을 사용하여 과부하 없이 계량체 지지
• 지지 및 보호:
  • 센서는 브래킷으로 임시 지지하며, 4~5mm 여유를 두어 과부하 시 손상 방지
  • 충격 등으로 계량체가 수평 이동하지 않도록 리미터 설치
• 수평 조정:
  • 로드셀은 수평면에 설치
  • 하중이 걸릴 때도 수평을 유지하여 불균형 하중 분포 및 센서 손상 방지

---

2. 단일 로드셀 설치 시 주의사항

환경 고려

• 극한 온도, 먼지, 습기, 부식성 환경, 강한 전자기장 피하기
• 센서 보호를 위해 방진판 또는 얇은 금속판 설치 가능

전기적 연결

• 디스플레이 및 신호선은 차폐 케이블 사용
• 센서 신호선은 전원선이나 제어선과 병행 설치 금지
• 용접 전류, 낙뢰 등 보호를 위해 약 50mm² 구리선 우회 배선
• 센서 회로 주변에 고열 또는 간섭 발생 장치 설치 금지

기계적 설치

• 측면 힘 방지용 구조물 사용 (예: 구형 베어링, 조인트 베어링, 위치 고정 장치)
• 센서 충돌, 낙하 방지 주의
• 센서 베이스는 평탄, 청결, 강성 확보, 오일이나 접착제 잔여물 없음

과부하 및 케이블

• 과부하 보호 기능이 있더라도 최대 하중 초과 금지
• 전원 및 제어선은 50회전/분 속도로 배선
• 신호선이 긴 경우, 밀폐형 케이블 접속함 사용 및 릴레이 증폭기 고려

정확도 확보를 위한 수평 조정

• 설치면은 완전 수평 유지
• 다중 센서 설치 시, 각 센서에 걸리는 하중이 균등하도록 베이스 조정

---

요약:
로드셀 설치 시 기계적 지지, 수평 조정, 환경 보호, 전기적 차폐, 과부하 방지에 주의해야 합니다. 이러한 지침을 따르면 단일 및 다중 로드셀 계량 시스템 모두에서 정확하고 안정적인 계량 결과를 얻을 수 있습니다.

토크 센서(Torque Sensor)는 힘-토크 센서, 토크 미터, 회전 토크 센서 등으로도 불립니다. 토크 센서를 측정할 때 흔히 네 가지 문제가 발생합니다.

1. 센서 구조의 차이
2. 어댑터 불균일
3. 온라인 측정의 제한
4. 토크 측정 장치의 범용성 부족

이러한 문제는 실제 토크 측정에서 빈번하게 발생하며, 제조사들은 다음과 같은 방법으로 해결책을 시도할 수 있습니다.

---

1. 토크 센서 연결 부품 표준화

기계 제조 산업에서는 수백만 개의 표준 부품과 이에 맞는 요구사항이 존재합니다.

• 무선 토크 센서를 연결할 때는 가능한 기존 표준 부품을 사용하는 것이 좋습니다.
• 요구사항을 충족하지 못할 경우, 비율, 재료, 형상, 강도, 열처리 등을 통일하여 규격화할 수 있습니다.
• 어댑터를 쌓는 것을 최소화하면 불확실성을 줄이고 제조와 고객 선택을 용이하게 만들 수 있습니다.

---

2. 토크 센서 측정 장치의 범용성 지정

예를 들어 힘 측정 분야에서는 센서 제조 원리가 동일하기 때문에, 특정 유형의 2차 측정 장치가 다양한 센서에 적용 가능합니다.

• 이를 통해 범용 측정 시스템을 구성할 수 있으며, 생산과 생활에서 힘 측정의 활용도를 높일 수 있습니다.
• 따라서 토크 센서 측정 장치도 다양한 응용 분야에서 사용할 수 있는 범용 장치를 개발하면,
  • 고객 선택의 복잡성을 줄이고
  • 측정 효율과 정확성을 높일 수 있습니다.

---

3. 토크 센서 온라인 측정 표준 연구 및 개발

무선 토크 센서 장치가 샘플링 주기, 샘플링 기간 등을 조정할 수 있도록 관련 온라인 측정 표준을 마련해야 합니다.

• 장치는 여러 범위를 지원할 수 있어야 하며
• 테스트 장치와의 연결 방식이 고정되어 있어야 사람의 영향이 최소화됩니다.
• 온라인 피드백 보정 시스템을 통해 장치 직렬 연결 시 발생할 수 있는 오차를 방지합니다.
• WiFi나 블루투스 기반 무선 시스템을 통해 간섭 없는 동적 모니터링을 구현할 수 있습니다.

---

4. 토크 센서 제조 표준 통일

• 기존 산업 표준을 개정하거나, 토크 센서 전용 산업 표준을 새로 만들어야 합니다.
• 이를 통해 토크 센서 입력과 출력 구조, 제조 기준을 통일할 수 있으며
• 정적 토크 측정이 필요한 다양한 산업의 요구에 부합할 수 있습니다.

결론적으로, 제조 표준의 통일이 토크 센서 측정 문제 해결의 핵심입니다.
표준화된 제조 기준을 적용하면, 부품 연결 문제와 온라인 측정 문제를 크게 완화할 수 있습니다.

유전 산업에서는 정확성과 정밀도가 매우 중요합니다. 각종 장비와 구성 요소에 가해지는 하중을 모니터링하고 측정하는 것은 안전하고 효율적인 작업을 위해 필수적입니다. 이러한 목적을 위해 중요한 역할을 하는 장치 중 하나가 바로 **유압 프레스 로드셀(Hydraulic Press Load Cell)**입니다. 본 글에서는 유압 프레스 로드셀의 원리와 유전 산업에서의 중요성을 살펴봅니다.

---

유압 프레스 로드셀 이해하기

유압 프레스 로드셀은 유체역학 원리를 이용하여 가해진 힘이나 하중을 측정하는 장치입니다.

• 내부에는 피스톤(piston) 또는 다이어프램(diaphragm)이 있으며, 힘이 가해지면 변형되어 유체 압력이 변합니다.
• 이 압력 변화는 **압력 변환기(pressure transducer)**를 통해 전기 신호로 변환됩니다.

즉, 로드셀은 물리적 힘을 유체 압력 변화로 바꾸고, 이를 다시 전기 신호로 변환하여 측정하는 원리입니다.

---

유전 산업에서 유압 프레스 로드셀의 중요성

유전 산업에서는 유압 프레스 로드셀이 다양한 용도로 사용됩니다.

1. 하중 측정 및 제어

유압 프레스는 압축, 굽힘, 성형 등 다양한 작업에 사용됩니다. 로드셀을 프레스에 통합하면 작업 중 가해지는 힘을 실시간으로 모니터링하고 제어할 수 있습니다.

• 정확한 힘 유지 → 작업 효율 향상
• 과도한 하중이나 부족한 하중으로 인한 장비 손상 방지

2. 내구성과 안정성

유압 프레스 로드셀은 극한 환경에서도 견딜 수 있도록 설계되어 있습니다.

• 높은 압력
• 극한 온도
• 부식성 환경

이러한 조건에서도 정확하고 신뢰할 수 있는 측정이 가능하며, 유전 현장의 안전성과 생산성에 기여합니다.

---

유전 산업에서의 주요 응용 분야

유압 프레스 로드셀은 유압 프레스 외에도 다양한 유전 작업에 활용됩니다.

1. 웰헤드(Wellhead) 제어 시스템
   • 유정에서 발생하는 압력을 모니터링하여 블로우아웃(blowout)과 같은 위험을 예방합니다.
2. 드릴링(Drilling) 작업
   • Weight on Bit(WOB) 측정을 통해 드릴링 효율을 최적화하고 드릴 비트의 과도한 마모를 방지합니다.
3. 프래킹(Hydraulic Fracturing) 및 해양 플랫폼
   • 배관 테스트와 하이드로프레스 작업 등에서 신뢰할 수 있는 힘 측정 장치로 사용됩니다.

유압 프레스 로드셀은 다용도성과 신뢰성 덕분에 유전 산업에서 없어서는 안 될 필수 장비입니다.

공학 및 계측 분야에는 다양한 목적을 가진 여러 측정 장비들이 존재합니다. 힘 측정 분야에서 가장 널리 사용되는 장비로는 **스트레인 게이지(Strain Gauge)**와 **로드셀(Load Cell)**이 있습니다. 두 장비 모두 힘을 측정하는 데 중요한 역할을 하지만, 특성과 적용 분야에는 분명한 차이가 있습니다. 본 글에서는 스트레인 게이지와 로드셀의 차이점을 살펴보고 각각의 특징을 명확히 설명합니다.

---

스트레인 게이지와 로드셀의 개념 이해

스트레인 게이지(Strain Gauge)

스트레인 게이지는 **물체에 가해진 힘에 의해 발생하는 변형(스트레인)**을 측정하는 장치입니다. 특정 재료는 기계적 변형을 받으면 전기 저항이 변하는 특성이 있는데, 스트레인 게이지는 이 원리를 이용합니다.

스트레인 게이지는 측정 대상 물체나 구조물의 표면에 부착되며, 외력이 가해져 물체가 변형되면 스트레인 게이지의 저항값이 변합니다. 이 저항 변화는 전기 신호로 변환되어 측정 및 분석이 가능합니다.

---

로드셀(Load Cell)

로드셀은 힘 또는 하중을 직접 측정하도록 설계된 센서입니다. 내부에는 금속 또는 합금 구조물과 그 표면에 부착된 스트레인 게이지가 포함되어 있습니다.

힘이 로드셀에 가해지면 금속 구조물이 미세하게 변형되고, 이로 인해 스트레인 게이지의 저항값이 변화합니다. 이 변화를 통해 가해진 힘이나 무게를 계산하게 됩니다.

---

측정 방식의 차이

스트레인 게이지와 로드셀의 가장 근본적인 차이는 측정 방식에 있습니다.

• 스트레인 게이지는 변형(스트레인)을 측정하며, 이를 기반으로 힘을 간접적으로 계산합니다.
• 로드셀은 힘이나 무게를 직접 측정하도록 설계된 장치로, 추가적인 계산 없이도 정확한 힘 측정이 가능합니다.

즉, 스트레인 게이지는 기본 센서 역할을 하며, 로드셀은 스트레인 게이지를 포함한 완성형 힘 측정 장치라고 볼 수 있습니다.

---

스트레인 게이지와 로드셀의 적용 분야

스트레인 게이지의 응용

스트레인 게이지는 변형이나 응력을 측정해야 하는 다양한 분야에서 사용됩니다.

• 구조 공학
• 항공우주 산업
• 자동차 산업
• 재료 시험 및 연구

특히 작은 변형을 정밀하게 측정할 수 있어, 재료나 구조물의 거동 분석에 매우 유용합니다.

---

로드셀의 응용

로드셀은 힘이나 무게를 직접 측정해야 하는 분야에서 널리 사용됩니다.

• 산업용 저울
• 힘 시험기
• 재료 시험 장비
• 로봇 및 자동화 시스템
• 각종 계량 시스템

로드셀은 인장형, 압축형, 굽힘형 등 다양한 형태로 제공되어 특정 측정 요구에 맞게 선택할 수 있습니다.

---

정확도 및 측정 범위의 차이

정확도와 측정 범위 측면에서 보면, 일반적으로 로드셀이 스트레인 게이지보다 더 높은 정확도와 넓은 측정 범위를 제공합니다.

• 로드셀은 공장에서 정밀하게 보정(calibration)되어 출고되므로 신뢰성과 반복성이 뛰어납니다.
• 작은 힘부터 큰 하중까지 폭넓게 측정할 수 있습니다.

반면 스트레인 게이지는 변형을 측정한 뒤 힘으로 환산해야 하므로, 계산 과정에서 오차가 발생할 수 있으며 고정밀이 요구되는 경우에는 한계가 있을 수 있습니다.

---

정리

요약하면 다음과 같습니다.

• 스트레인 게이지: 변형(스트레인)을 측정 → 힘은 간접적으로 계산
• 로드셀: 힘 또는 무게를 직접 측정

스트레인 게이지는 구조물이나 재료의 변형 분석에 적합하며, 로드셀은 산업 및 상업 환경에서 힘과 무게를 정확하게 측정하는 데 널리 사용됩니다.

두 장치는 각각 고유한 장점을 가지고 있으며, 적용 목적에 따라 적절한 장비를 선택하는 것이 중요합니다. 이러한 차이를 이해하면, 힘 측정이 필요한 상황에서 스트레인 게이지와 로드셀 중 어떤 장비가 가장 적합한지 보다 정확하게 판단할 수 있을 것입니다.
