힘 측정 센서의 각 구성 요소는 센서의 최종 기술적 성능에 영향을 미칩니다. 일부 힘 측정 센서는 센서 배선의 움직임으로 인해 전자 회로가 손상되는 것을 방지하기 위해 단순한 고정 방식만을 사용하며, 전도 거리가 짧은 일부 센서는 접착 밀봉에만 의존하기도 합니다. 그러나 크고 무거운 힘 측정 센서의 경우, 적절한 배선 고정이나 밀봉이 이루어지지 않으면 고장의 주요 원인이 됩니다.

특히 배선을 고정하기 위해 밀봉 헤드를 설치할 때 사용하는 체결 부품의 재질과 조임력은 힘 측정 센서의 최종 기술 성능에 직접적인 영향을 미칩니다. 주목할 점은, 밀봉 접착제와 함께 사용하는 체결 부품의 수를 최소화하면 조임력에 의존함으로써 발생하는 잔류 응력을 피할 수 있고, 조임력이 부족해 발생하는 누설도 방지할 수 있다는 것입니다.

자동화 시험과 힘 측정 센서

자동화 시험이란 사람이 수행하던 시험 동작을 기계 실행으로 전환하는 과정을 의미합니다. 이 과정에서 힘 측정 센서는 자동화 시험 개념을 도입함으로써 인력, 시간 또는 하드웨어 자원을 절약하고 시험 효율을 크게 향상시킵니다.

사용자는 인터넷에 연결된 어떤 컴퓨터를 통해서도 서버에 접속하여 실시간 모니터링 정보를 확인할 수 있습니다. 힘 측정 센서 기반의 자동화 힘 측정 시스템이 지속적으로 발전함에 따라, 다양한 산업 분야에서 자동화 힘 측정 시스템이 점차 적용될 것입니다.

양식업에서의 힘 측정 센서 응용

양식업에 종사해 본 사람이라면 주요 어종의 생존율이 얼마나 중요한지 잘 알고 있을 것입니다. 문제를 제때 발견하지 못하면 대량 폐사가 발생하여 막대한 손실로 이어질 수 있습니다.

최근 한 연구팀은 수질을 자동으로 제어할 수 있는 시스템을 개발하였습니다. 이 힘 측정 센서 시스템은 주로 양식업 종사자를 대상으로 하며, 모니터링과 제어를 하나로 통합하는 것이 핵심 역할입니다. 사용자는 시스템에 필요한 데이터만 설정하면, 이후 과정은 시스템이 자동으로 수행합니다.

지하철 분야에서의 힘 측정 센서 응용

자동 정준 장치(Automatic Stationing Positioner)는 지하철 구조물 변형 자동 모니터링 시스템의 핵심 하드웨어 장치입니다. 시스템의 제어 하에 자동 정준 장치는 기준점 및 변형점에 설치된 프리즘을 자동으로 조준하여 정확한 각도와 거리 정보를 획득합니다.

자동 정준 장치는 시야가 확보된 상태를 유지해야 하며, 각 장치는 서로 겹치는 영역을 커버하여 상호 측정 보정이 가능해야 합니다. 또한 지하철 시공 과정에서는 침하를 제어하고 시공 사고를 방지하기 위해 적절한 대응 조치를 적시에 취해야 합니다.

힘 측정 센서의 안정성과 잔류 응력 문제

조단조, 기계 가공, 열처리, 표면 연마, 저항 스트레인 게이지 부착 및 압력 경화 과정 등에서 발생하는 다양한 잔류 응력으로 인해, 탄성 요소는 시간 경과와 사용 조건 변화에 따라 지속적으로 이완 및 방출됩니다. 이로 인해 힘 측정 센서의 성능 변동이 발생하며, 주로 영점 불안정과 감도 변화로 나타납니다.

힘 측정 센서의 안정화 처리

힘 측정 센서가 생산 초기의 불안정 구간을 통과할 수 있도록, 실제 사용 조건을 모사한 실험 시험을 기술적으로 수행합니다. 이러한 안정화 기술을 **안정화 처리(stability processing)**라고 합니다.

제조 공정에서 일반적으로 적용되는 온도 에이징(temperature aging)과 전기 에이징(electrical aging) 처리 외에도, 힘 측정 센서의 안정화 처리에는 주로 두 가지 방법이 있습니다.
바로 열처리와 기계적 처리입니다.

계근대(Weighbridge)는 정확한 중량 측정이 필수적인 다양한 산업 분야에서 중요한 역할을 합니다. 운송·물류 산업부터 광업, 농업에 이르기까지 계근대는 대형 차량과 중량 화물을 계량하는 데 사용됩니다. 하지만 계근대가 정확하게 작동하기 위해서는 눈에 잘 띄지 않는 핵심 부품이 존재하는데, 바로 계근대 정션 박스(Junction Box)입니다. 본 글에서는 계근대에서 정션 박스가 가지는 중요성과 계량 과정에서의 역할을 살펴보겠습니다.

계근대 정션 박스란?

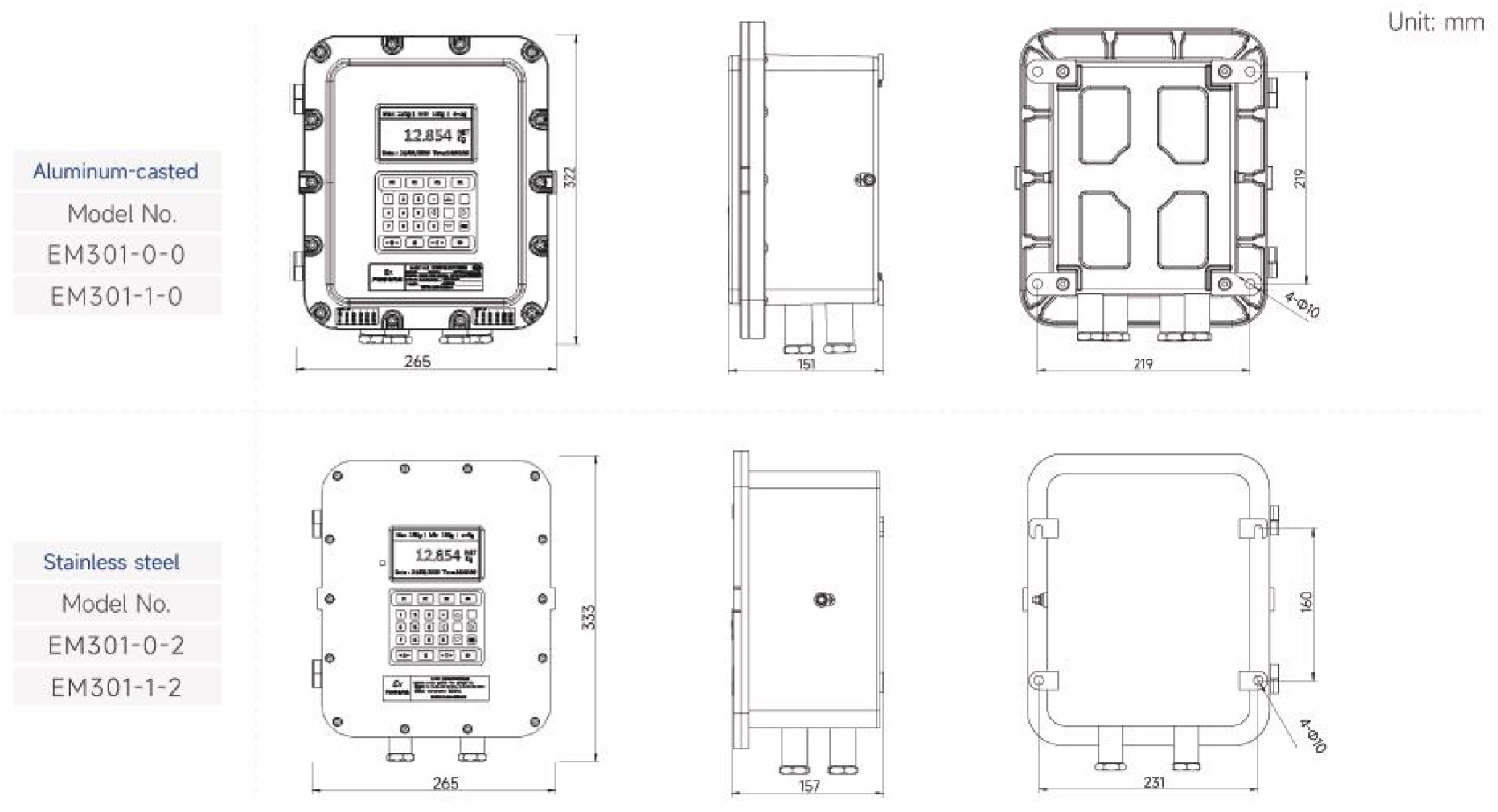

계근대 정션 박스는 계근 시스템 내에서 전기적 연결을 중앙에서 관리하는 핵심 구성 요소입니다. 로드셀, 표시기(인디케이터), 그리고 기타 관련 장치들이 이 정션 박스를 통해 서로 연결됩니다. 정션 박스는 이러한 전기 연결부를 안전하고 체계적으로 수용하는 공간을 제공하며, 외부 환경으로부터 보호하여 손상을 방지합니다.

정확하고 신뢰성 있는 중량 측정을 보장하는 계근대 정션 박스

정션 박스가 계근대에서 중요한 이유 중 하나는 정확하고 안정적인 중량 측정을 보장하기 때문입니다. 차량이나 화물의 무게를 감지하는 센서인 로드셀은 모두 정션 박스에 연결되며, 정션 박스는 각 로드셀에서 발생한 전기 신호를 수집해 계량 표시기나 계량 시스템으로 전달합니다.

정션 박스는 전기 연결부를 안정적이고 보호된 환경에 유지함으로써 신호 간섭이나 끊김을 최소화합니다. 이를 통해 측정값의 신뢰성을 유지하고, 기록되는 중량 데이터의 오류나 부정확성을 방지합니다. 또한 신호 전달 전에 신호 증폭 및 컨디셔닝이 이루어질 수 있도록 하는 완충 역할도 수행합니다.

환경적 영향으로부터 계근 시스템을 보호하는 정션 박스

계근대는 대부분 야외에 설치되기 때문에 다양한 기후 조건에 노출됩니다. 정션 박스는 이러한 환경적 요인으로부터 전기 연결부를 보호하는 중요한 역할을 합니다. 일반적으로 정션 박스는 방수·방진 구조로 설계되어 있으며, 습기, 먼지, 온도 변화에 강합니다.

정션 박스는 물, 먼지, 이물질이 내부 전기 연결부로 유입되는 것을 차단하여 쇼트나 손상을 방지합니다. 이로 인해 계근 시스템은 혹독한 환경에서도 장기간 안정적으로 운영될 수 있습니다. 정션 박스가 없다면 전기 연결부는 부식, 녹, 성능 저하에 취약해질 수 있습니다.

유지보수와 문제 해결이 용이한 계근대 정션 박스

정션 박스의 또 다른 장점은 유지보수 및 트러블슈팅의 용이성입니다. 전기적 문제나 시스템 이상이 발생했을 때, 정션 박스는 기술자가 점검하고 문제를 해결할 수 있는 중앙 접근 지점 역할을 합니다. 이를 통해 유지보수 작업이 체계적으로 이루어지고, 계근 작업의 중단 시간을 최소화할 수 있습니다.

대부분의 정션 박스에는 명확한 라벨과 배선도가 표시되어 있어, 문제 원인을 빠르게 파악하고 조치할 수 있습니다. 또한 점검, 테스트, 교정(calibration)을 위한 접근성이 좋아 계근 시스템의 정확도를 장기간 유지하는 데 도움이 됩니다.

계근대 정션 박스의 확장성과 유연성

계근 시스템은 사업 환경 변화에 따라 확장이나 수정이 필요할 수 있습니다. 정션 박스는 이러한 요구에 대응할 수 있도록 확장성과 유연성을 제공합니다. 추가 로드셀이나 주변 장치를 쉽게 연결할 수 있도록 설계되어 있어, 시스템 확장이 용이합니다.

계량 용량을 늘리기 위해 로드셀을 추가하거나, 신호등·차단기와 같은 부가 장비를 연동해야 할 경우에도 정션 박스는 증가된 배선 연결을 효율적으로 처리할 수 있습니다. 이로 인해 대규모 개조나 비용 부담 없이도 향후 요구사항에 대응할 수 있습니다.

맺음말

정션 박스는 계근대 시스템에서 흔히 주목받지 않지만, 정확한 중량 측정과 안정적인 데이터 전송을 가능하게 하는 숨은 핵심 요소입니다. 전기 연결을 체계적으로 관리하고, 환경적 요인으로부터 보호하며, 유지보수와 확장을 용이하게 만드는 역할은 매우 중요합니다.
계근대 시스템의 신뢰성과 장기적인 안정성은 바로 이 정션 박스에 달려 있다고 해도 과언이 아닙니다.

로드셀 트리밍은 다양한 계량 응용 분야에서 정확하고 신뢰할 수 있는 측정값을 보장하기 위한 핵심 공정입니다. 탱크 계량 시스템, 산업용 트럭 스케일, 호퍼 및 빈(bin) 계량 장치 등 어떤 시스템이든, 로드셀 트리밍은 작업자에게 고품질 데이터를 제공하는 데 중요한 역할을 합니다. 그렇다면 로드셀 트리밍은 언제 필요하며, 왜 정밀한 중량 측정에 필수적인지 살펴보겠습니다.

비대칭 하중이 가해지는 경우

비대칭 하중이 발생하는 환경에서는 로드셀 트리밍이 반드시 필요합니다. 비대칭 하중이란, 계량 플랫폼 위에 물체가 놓일 때 무게가 각 로드셀(또는 계량 시스템의 ‘코너’)에 균등하게 분포되지 않는 상황을 의미합니다. 예를 들어 자갈을 붓는 경우나, 여러 개의 박스를 한쪽으로 쌓아 올려 계량하는 경우처럼 무게 중심이 일정하지 않은 물체에서 흔히 발생합니다.

로드셀 트리밍을 통해 물체의 위치와 상관없이 정확한 측정이 가능해집니다. 각 로드셀의 입력 신호를 조정함으로써, 시스템은 불균형한 하중 분포를 보정하고 정확하고 신뢰성 있는 중량 값을 제공합니다. 이는 계량 과정의 신뢰성을 유지하고, 측정 오류로 인한 문제를 방지하는 데 매우 중요합니다.

서로 다른 로드셀이 사용되는 경우

계량 시스템의 구조상 모든 측정 지점(코너)에 동일한 로드셀을 사용할 수 없는 경우도 있습니다. 로드셀이 서로 다르거나 계량 시스템 자체가 비대칭 구조일 경우, 로드셀 트리밍은 필수적입니다. 이 경우 시스템을 보정(calibration)하기 전에 반드시 트리밍을 수행해야 정확한 결과를 얻을 수 있습니다.

이러한 상황에서의 로드셀 트리밍은 각 로드셀의 출력 신호를 조정하여 하나의 일관된 계량 시스템으로 만드는 과정입니다. 로드셀 간 특성 차이나 시스템 구조의 차이를 보정함으로써, 어떤 조건에서도 정밀한 중량 측정이 가능해집니다.

상거래용(법정 계량) 로드셀 적용 분야

로드셀 트리밍은 특히 상거래용(legal-for-trade) 계량 시스템에서 매우 중요합니다. 이러한 시스템은 무게를 기준으로 금전 거래가 이루어지기 때문에, 관련 법규와 기준을 충족해야 합니다. 공항 수하물 저울, 마트의 저울, 상업용 트럭 스케일 등이 대표적인 예입니다.

상거래용 계량 시스템에서 로드셀 신호를 트리밍하면, 고객에게 잘못된 요금이 부과되는 상황을 방지할 수 있습니다. 로드셀 출력을 정밀하게 조정함으로써, 계량값이 규정된 표준과 법적 요구사항에 부합하도록 보장합니다. 이는 소비자를 보호하는 동시에, 기업이 신뢰성과 법적 적합성을 유지하는 데 도움을 줍니다.

결론

로드셀 트리밍은 다양한 계량 시스템에서 정확하고 신뢰할 수 있는 측정값을 확보하기 위해 필수적인 과정입니다.
특히 다음과 같은 경우에 필요합니다.

• 비대칭 하중이 발생하는 경우
• 서로 다른 로드셀을 사용하는 경우
• 상거래용(법정 계량) 응용 분야

로드셀 신호를 적절히 조정함으로써, 계량 시스템은 최적의 성능을 발휘하고 정밀한 중량 측정을 제공할 수 있습니다. 다음에 계량 시스템을 접하게 된다면, 정확한 측정 뒤에는 로드셀 트리밍이 있다는 점을 기억해 보시기 바랍니다.

에너지 산업에서 유압 프레스 로드셀을 활용하면 여러 가지 중요한 이점을 얻을 수 있으며, 이는 현대 산업 운영에 있어 필수적인 요소로 자리 잡고 있습니다.

1. 향상된 안전성

유압 프레스에 작용하는 힘을 정확하게 측정함으로써, 로드셀은 작업이 안전 한계 내에서 수행되도록 보장합니다. 이를 통해 작업자는 과부하 가능성을 사전에 인지하고 대응할 수 있어, 사고 발생을 예방하고 장비 손상 및 그로 인한 고비용 수리를 방지할 수 있습니다.

2. 효율성 향상

로드셀은 힘의 가해지는 정도를 정밀하게 측정할 수 있게 해주어, 유압 프레스 및 관련 장비의 성능을 최적화합니다. 이러한 효율성 증가는 생산성 향상, 에너지 소비 절감, 그리고 운영 비용 절감으로 이어집니다.

3. 실시간 모니터링

유압 프레스 로드셀은 힘 측정 데이터를 실시간으로 제공하여, 작업자가 즉각적으로 성능을 모니터링하고 분석할 수 있도록 합니다. 이를 통해 신속한 의사결정이 가능해지며, 즉각적인 조정, 공정 개선, 그리고 장기적인 최적화를 효과적으로 수행할 수 있습니다.

1. 압력 센서의 적용 압력 범위

가장 먼저 이해해야 할 것은 시스템에서 요구되는 최대 압력 값입니다. 따라서 압력 센서의 최대 압력 범위는 시스템에서 요구되는 최대 압력의 최소 1.5배 이상이 되어야 합니다. 이러한 여유 압력 범위가 필요한 이유는 많은 시스템, 특히 수압 및 공정 제어 시스템에서 압력 피크(순간적인 고압) 또는 지속적인 압력 펄스가 발생하기 때문입니다.

이러한 압력 피크는 명시된 “최대 압력”의 5~10배에 이를 수 있으며, 이는 센서 손상의 원인이 될 수 있습니다. 또한 센서의 최대 정격 압력에 근접하거나 이를 초과하는 지속적인 고압 펄스는 센서의 수명을 크게 단축시킵니다.

따라서 단순히 센서의 정격 압력을 높이는 것만으로는 근본적인 해결책이 될 수 없습니다. 이는 센서의 **해상도(resolution)**를 희생하게 되기 때문입니다. 압력 피크를 완화하기 위해 **버퍼(Buffer)**를 사용할 수도 있지만, 이는 센서의 응답 속도를 저하시킨다는 단점이 있어 절충안에 불과합니다.

2. 압력 센서의 정확도 요구 사항

정확도(Accuracy)는 산업 현장에서 센서의 출력 오차를 설명할 때 일반적으로 사용되는 용어입니다. 이 오차는 비선형성, 히스테리시스, 반복 불가능성, 온도 영향, 영점 보정 오차, 습도의 영향 등에서 발생합니다.

일반적으로 정확도는 비선형성, 히스테리시스, 반복성의 종합적인 영향으로 정의됩니다. 많은 센서에서 온도 변화나 영점 보정 상태에 따라 실제 정확도는 명시된 정격값보다 낮아질 수 있습니다.

여기서 중요한 질문은 시스템이 정말로 그렇게 높은 정확도를 필요로 하는가입니다. 고정밀 센서와 저해상도 계측기로 구성된 시스템은 사실상 비효율적인 구성이며, 고정밀 센서는 비용도 더 높습니다. 따라서 전체 시스템의 성능과 비용을 함께 고려하여 적절한 정확도의 센서를 선택하는 것이 중요합니다.

3. 압력 센서의 온도 내성

모든 물리적 장비 시스템과 마찬가지로 압력 센서 역시 극한 온도 환경에서 오차가 발생하거나 정상적으로 작동하지 않을 수 있습니다. 일반적으로 압력 센서는 두 가지 온도 범위를 가집니다.

• 작동 온도 범위(Working Range)
• 보상 온도 범위(Compensated Range)

보상 온도 범위는 작동 온도 범위 안에 포함됩니다. 작동 온도 범위란 센서에 전원이 인가된 상태에서 매체에 노출되더라도 손상이 발생하지 않는 온도 범위를 의미합니다. 그러나 이 범위에 있다고 해서 항상 센서 성능이 **명시된 사양(온도 계수 포함)**을 만족하는 것은 아닙니다.

4. 온도 보상 범위의 중요성

보상 온도 범위는 작동 온도 범위보다 더 좁은 범위이며, 이 범위 내에서만 센서는 명시된 성능 사양을 보장합니다. 온도는 센서에 두 가지 방식으로 영향을 미칩니다.

1. 영점 드리프트(Zero Drift) 발생
2. 전체 출력 범위(Output Span) 변화

이러한 온도 관련 파라미터가 명확하지 않으면 실제 사용 시 불확실성이 커지게 됩니다. 즉, 압력 센서의 출력 변화가 압력 변화 때문인지, 온도 변화 때문인지 구분하기 어려워집니다.

따라서 압력 센서를 이해하고 올바르게 사용하기 위해서는 온도 영향에 대한 이해가 가장 복잡하면서도 중요한 요소라고 할 수 있습니다.

로드셀 트리밍은 다양한 응용 분야에서 정확하고 신뢰할 수 있는 중량 측정을 보장하기 위한 매우 중요한 공정입니다. 로드셀 트리밍에는 크게 여자(Excitation) 트리밍과 신호(Signal) 트리밍의 두 가지 방식이 있으며, 각각 로드셀 성능을 미세 조정하고 측정 정확도를 유지하는 데 목적이 있습니다. 아래에서 각 트리밍 방식에 대해 자세히 살펴보겠습니다.

로드셀의 여자(Excitation) 트리밍

여자 트리밍은 로드셀에 공급되는 여자 전압 또는 전류를 조정하는 방식입니다. 로드셀 트랜스듀서 내부의 스트레인 게이지는 정상적으로 동작하기 위해 특정한 여자 전압이 필요합니다. 여자 트리밍은 로드셀 회로에 직렬 저항을 추가하여 로드셀에 인가되는 여자 전압을 조절하는 방식입니다.

여자 트리밍 과정에서는 각 로드셀에 동일한 기준 중량을 가한 후, 출력값이 모두 동일해질 때까지 개별적으로 조정합니다. 일반적으로 **트리머 가변저항(Trim Pot)**을 사용해 회로 내 저항값을 변경함으로써 이를 수행합니다. 트림 포트의 저항을 조절하면 로드셀에 공급되는 여자 전압이 증가하거나 감소하여 표시되는 중량 값이 미세 조정됩니다.

트리밍이 완료되고 시스템이 정상적으로 동작하면, 출력 신호가 가장 낮은 로드셀은 전체 여자 전압을 그대로 공급받고, 나머지 로드셀들은 그에 비례하여 더 작은 여자 전압을 공급받게 됩니다. 이를 통해 시스템 내 모든 로드셀이 동일한 총 하중을 측정하도록 만들어 정확하고 일관된 중량 측정이 가능해집니다.

여자 트리밍은 단순한 출력 조정뿐만 아니라, 측정 출력의 편차를 보정하는 역할도 합니다. 여자 전압을 조절함으로써 로드셀의 감도와 응답 특성을 보정할 수 있으며, 이를 통해 측정 오차를 최소화하고 신뢰성을 향상시킬 수 있습니다.

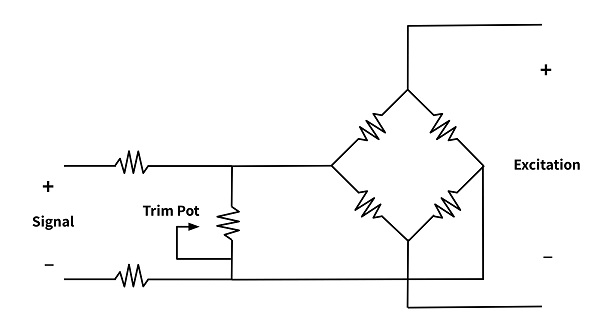

로드셀의 신호(Signal) 트리밍

신호 트리밍은 여자 전압이 아닌 로드셀 출력 신호 자체를 조정하는 방식입니다. 이 방식은 문제 진단이 쉽고, 온도 변화나 진동의 영향을 상대적으로 덜 받는다는 장점이 있어 많이 선호됩니다.

신호 트리밍은 각 로드셀의 ± 출력 단자 사이에 병렬로 절연 저항을 연결하는 방식으로 이루어집니다. 이 저항들은 로드셀 신호가 접속 박스(junction)로 전달되기 전에 일부가 “누설”될 수 있는 경로를 만들어 줍니다. 여기에 트림 포트를 연결하면, 각 로드셀의 출력 신호를 개별적으로 조정하여 표준 출력값에 맞출 수 있습니다.

신호 트리밍에서 사용되는 병렬 저항은 각 로드셀 간 신호 간섭을 방지할 수 있을 만큼 충분한 분리를 제공합니다. 이를 통해 각 로드셀의 출력값을 정밀하게 조정할 수 있으며, 결과적으로 중량 측정의 일관성과 정확성을 유지할 수 있습니다.

신호 트리밍은 대부분의 로드셀 표시기나 인디케이터와 호환성이 뛰어나며, 전원 공급이 제한적이거나 게이트 방식인 경우에도 사용할 수 있습니다. 또한, 로드셀을 교체하더라도 기존의 코너 보정 값을 유지할 수 있어, 유지보수가 잦은 환경에서 매우 실용적인 방식입니다.

결론

로드셀 트리밍은 정확하고 신뢰성 높은 중량 측정을 달성하는 데 핵심적인 역할을 합니다.

• 여자 트리밍은 여자 전압을 조정하여 각 로드셀이 동일한 하중을 측정하도록 보정하는 방식이며,
• 신호 트리밍은 출력 신호를 직접 미세 조정하여 측정 일관성을 확보하는 방식입니다.

이러한 트리밍 기법을 적절히 활용하면 로드셀 성능을 최적화할 수 있으며, 측정 오차를 최소화하여 다양한 산업 현장에서 정밀하고 신뢰할 수 있는 중량 측정을 구현할 수 있습니다.

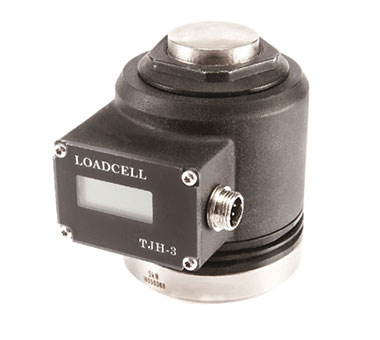

하중 측정 응용 분야에서 스트레인 게이지 로드셀은 다양성과 신뢰성을 모두 갖춘 선택지로 입증되어 왔습니다. 이 장치는 경제성, 정확성, 유연성을 동시에 제공하여 여러 산업 분야에서 널리 사용되고 있습니다. 본 글에서는 스트레인 게이지 로드셀의 기본 기술 원리와 폭넓은 활용 분야를 살펴보겠습니다.

스트레인 게이지 로드셀의 이해

스트레인 게이지 로드셀은 전기 저항의 변화 원리를 이용해 가해진 힘이나 무게를 측정하도록 설계된 센서입니다. 금속 구조물에 하나 이상의 스트레인 게이지가 부착된 형태로 구성됩니다.

스트레인 게이지는 기계적인 변형이나 변형률이 발생하면 저항값이 변화하는 작은 전기 저항체입니다. 로드셀이 하중을 받으면 금속 구조물이 미세하게 변형되고, 이에 따라 부착된 스트레인 게이지에 변형이 발생합니다. 이 변형은 전기 저항의 변화로 나타나며, 해당 변화는 가해진 힘이나 무게에 비례하는 전기 신호로 변환됩니다.

스트레인 게이지 로드셀의 범용성

스트레인 게이지 로드셀의 가장 큰 장점 중 하나는 높은 범용성입니다. 산업용 계량 시스템부터 재료 시험 장비에 이르기까지 매우 다양한 분야에서 사용됩니다. 이러한 범용성은 다음과 같은 요소에서 비롯됩니다.

넓은 용량 범위

스트레인 게이지 로드셀은 다양한 정격 용량으로 제공되어, 소형 하중부터 대형 하중까지 모두 측정할 수 있습니다. 실험실 장비에 사용되는 초소형 로드셀부터 산업용 대형 저울에 사용되는 고하중 로드셀까지, 모든 응용 분야에 적합한 제품이 존재합니다.

맞춤형 설계 가능

스트레인 게이지 로드셀은 특정 요구사항에 맞게 맞춤 제작이 가능합니다. 제조사는 로드셀의 크기, 형상, 정격 용량을 응용 환경에 맞게 설계할 수 있어, 기존 시스템에 쉽게 통합하거나 새로운 측정 시스템을 개발하는 데 유리합니다.

높은 정확도

스트레인 게이지 로드셀은 우수한 정확도와 반복성을 제공합니다. 스트레인 게이지의 저항 변화는 아주 미세한 변형에도 민감하게 반응하므로, 정밀하고 일관된 측정이 가능합니다. 이는 실험실 시험이나 품질 관리 공정과 같이 높은 정밀도가 요구되는 분야에서 매우 중요합니다.

뛰어난 경제성

다른 유형의 로드셀과 비교했을 때, 스트레인 게이지 로드셀은 비교적 비용 효율적입니다. 스트레인 게이지 제조 공정은 이미 성숙된 기술로, 부품의 수급이 용이하고 가격도 합리적입니다. 이로 인해 다수의 로드셀을 사용하는 시스템이나 대규모 설비에 특히 적합합니다.

스트레인 게이지 로드셀의 적용 분야

스트레인 게이지 로드셀은 다양한 산업과 환경에서 활용됩니다. 대표적인 적용 사례는 다음과 같습니다.

산업용 계량 시스템

플랫폼 저울, 벨트 스케일, 트럭 스케일 등과 같은 산업용 계량 시스템에서 광범위하게 사용됩니다. 높은 정확도와 신뢰성, 대하중 처리 능력 덕분에 혹독한 산업 환경에서도 안정적인 성능을 제공합니다.

재료 시험

재료 시험 장비에서는 스트레인 게이지 로드셀이 재료의 강도, 내구성, 성능 특성을 측정하는 데 핵심적인 역할을 합니다. 인장·압축 시험기, 피로 시험 장비 등 다양한 재료 분석 장비에 활용됩니다.

힘 및 토크 측정

로봇, 자동화 설비, 항공우주, 자동차 산업 등에서는 힘과 토크 측정이 필수적입니다. 스트레인 게이지 로드셀은 이러한 분야에서 정밀한 힘·토크 모니터링을 가능하게 하여 성능 최적화와 안전성 확보에 기여합니다.

의료 및 제약 분야

스트레인 게이지 로드셀은 의료 및 제약 산업에서도 활용됩니다. 병원용 침대, 재활 장비, 환자용 체중계, 제약 제조 공정 등에서 정확한 하중 및 무게 측정을 위해 사용됩니다.

로봇공학의 흥미로운 세계에서 정밀성과 제어 능력은 정확하고 효율적인 작업 수행을 위해 필수적인 요소입니다. 로드셀과 힘 센서는 로봇 시스템이 작업을 정밀하게 수행할 수 있도록 필요한 피드백과 측정 기능을 제공하는 핵심 부품입니다. 이 글에서는 로봇공학에서 로드셀과 힘 센서의 중요성과, 이들이 로봇 기술 발전에 어떻게 기여하는지 살펴보겠습니다.

로드셀과 힘 센서의 역할

로드셀과 힘 센서는 가해지는 힘이나 하중의 크기를 측정하기 위해 설계된 장치입니다. 이 센서들은 기계적 힘을 전기 신호로 변환하여 로봇 시스템이 자신이 받는 힘을 감지하고 이에 반응할 수 있도록 합니다.

로드셀과 힘 센서를 로봇의 구조물이나 **엔드 이펙터(end-effector)**에 통합하면 정밀한 힘 피드백을 얻을 수 있으며, 이를 통해 로봇 조립, 자재 이송, 심지어 수술과 같은 정밀 작업까지 다양한 응용이 가능해집니다.

정밀도와 제어 능력 향상

로봇공학에서 로드셀과 힘 센서를 사용하는 가장 큰 장점 중 하나는 정밀도와 제어 성능을 향상시킨다는 점입니다. 이 센서들은 실시간 힘 피드백을 제공하여, 로봇이 수행 중인 작업에 따라 움직임과 가하는 힘을 즉각적으로 조정할 수 있도록 합니다.

예를 들어, 조립 라인에서 로드셀은 조립 과정 중 적용되는 힘을 측정하여 부품이 정확히 정렬되고 확실하게 고정되었는지를 확인할 수 있게 합니다. 이러한 피드백을 통해 로봇은 미세한 조정을 수행하고 작업의 일관성을 유지할 수 있습니다.

힘 제한과 안전성

로드셀과 힘 센서는 로봇 시스템의 안전성 확보에도 중요한 역할을 합니다. 힘 제한 값을 설정하고 힘 감지 기능을 적용하면, 로봇은 과도한 힘을 감지했을 때 즉각적으로 반응하여 자신이나 주변 환경, 또는 작업자에게 발생할 수 있는 손상을 방지할 수 있습니다.

이는 특히 사람과 로봇이 함께 작업하는 협동 로봇(Cobot) 환경에서 매우 중요합니다. 로드셀은 로봇이 가하는 힘을 지속적으로 모니터링하고 제한함으로써, 안전한 상호작용을 보장하고 사고를 예방하는 보호 장치 역할을 합니다.

다양한 작업 환경에 대한 적응력

로봇 시스템은 서로 다른 재질과 조건을 가진 다양한 환경에서 작동해야 하는 경우가 많습니다. 로드셀과 힘 센서는 이러한 요구를 충족할 수 있도록 범용성과 적응성을 갖추고 설계됩니다.

이 센서들은 로봇 그리퍼, 엔드 이펙터, 또는 로봇 본체에 통합될 수 있으며, 이를 통해 로봇은 다양한 형태, 크기, 재질의 물체와 상호작용할 수 있습니다. 깨지기 쉬운 물체를 집거나 무거운 하중을 다루는 경우에도, 로드셀은 작업에 적합한 힘을 정확히 제어할 수 있도록 도와 최적의 성능을 발휘하게 합니다.

로드셀과 힘 센서의 통합 및 미래 발전

로봇 기술이 지속적으로 발전함에 따라, 로드셀과 힘 센서의 통합 활용은 점점 더 보편화되고 있습니다. 로드셀 제조사들은 로봇 성능에 영향을 주지 않으면서도 손쉽게 통합할 수 있는 소형·경량 센서를 개발하고 있습니다.

또한 무선 통신 기능과 고급 데이터 처리 기술을 포함한 센서 기술의 발전으로, 로봇은 힘 데이터를 실시간으로 수집하고 분석할 수 있게 되었습니다. 이는 보다 정확한 판단과 향상된 제어 성능으로 이어지며, 로봇 시스템의 지능화와 고도화를 가속화하고 있습니다.

인장력 센서는 저항 스트레인 센서라고도 하며, 계량(하중) 센서 계열에 속합니다. 이 센서는 두 개의 레버 전달 구조를 이용해 힘을 전달하는 구조를 가지고 있습니다. 구조적으로는 힘 감지 장치와 두 개의 레버 전달 부품으로 구성됩니다.

힘 감지 장치는 압전판(piezoelectric plate)과 압전판 패드로 이루어져 있으며, 압전판 패드는 기판부와 가장자리 힘 전달부를 포함합니다. 이 센서의 특징은 두 레버 전달 부품의 양 끝을 고정한 상태에서, 그 끝단의 횡방향 작용면 사이에 힘 감지 장치를 끼워 넣는 구조입니다. 압전판 패드는 한쪽 면에서 압전판 중앙부를 누르고, 다른 한쪽에서는 기판부가 압전판과 가장자리 힘 전달부 사이에 위치하여 압전판과 밀착됩니다.

이 센서는 **봉형 저울(빔 스케일)**을 대체하거나 **후크 저울(hook scale)**을 제작하는 데 사용될 수 있습니다.

인장력 센서 선택의 중요성

인장력 센서를 올바르게 선택하는 것은 실제 작업 환경에서 매우 중요합니다. 이는 센서가 정상적으로 작동할 수 있는지 여부뿐만 아니라, 안전성, 수명, 전체 계량 시스템의 신뢰성과 안전성에도 직접적인 영향을 미칩니다.

그렇다면 인장력 센서의 작동 원리는 무엇이며, 어떻게 결선해야 할까요? 아래에서 자세히 살펴보겠습니다.

인장력 센서의 작동 원리

탄성체는 외부 힘이 가해지면 탄성 변형이 발생하고, 그 표면에 부착된 저항 스트레인 게이지도 함께 변형됩니다. 스트레인 게이지가 변형되면 저항값이 증가하거나 감소하게 되며, 이 저항 변화는 측정 회로를 통해 전기 신호로 변환됩니다. 이 과정을 통해 외부의 인장력이 전기 신호로 변환됩니다.

인장력 센서 결선 방법

1. 표시기(인디케이터) 단자 확인

먼저 표시기에서 다음 단자를 구분합니다.

• 전원 + (Excitation +)
• 전원 − (Excitation −)
• 피드백 + (Sense +)
• 피드백 − (Sense −)
• 신호 + (Signal +)
• 신호 − (Signal −)

2. 6선식 센서 결선 방법

• 멀티미터로 가장 저항값이 작은 두 쌍의 선을 찾습니다.
  • 한 쌍은 전원 + / 피드백 +
  • 다른 한 쌍은 전원 − / 피드백 −
• 표시기에 연결한 후, 남은 두 선의 전압(mV)을 측정합니다.
  • 전압이 양(+)인 선 → 신호 +
  • 전압이 음(−)인 선 → 신호 −

3. 4선식 센서 결선 방법

• 표시기에서 전원 + 와 피드백 +, **전원 − 와 피드백 −**를 각각 단락(쇼트)합니다.
• 멀티미터로 센서의 네 가닥 선을 측정합니다.
  • 가장 큰 저항값을 갖는 두 선 → 전원선
  • 나머지 두 선 → 신호선

센서의 제조 국가에 따라 리드선 색상 규격으로도 구분할 수 있습니다.

일반적인 색상 규격

• 중국 제조 센서
  • 빨강: 전원 +
  • 검정: 전원 −
  • 초록: 신호 +
  • 흰색: 신호 −
• 유럽·미국 제조 센서
  • 초록: 전원 +
  • 검정: 전원 −
  • 흰색: 신호 +
  • 빨강: 신호 −

인장력 센서의 장점

인장력 센서는 다음과 같은 장점을 가지고 있습니다.

• 높은 측정 정확도
• 넓은 측정 범위
• 긴 수명
• 구조가 단순함
• 우수한 주파수 응답 특성
• 혹독한 환경에서도 사용 가능
• 소형화, 집적화, 다기능화 용이

이 센서는 두 레버 전달 부품의 양 끝을 고정하고, 그 사이에 힘 감지 장치를 끼워 힘을 전달하는 구조를 가지고 있습니다. 한쪽에서는 압전판 패드가 압전판 중앙을 누르고, 다른 쪽에서는 기판부가 압전판과 가장자리 힘 전달부 사이에서 밀착됩니다.

이러한 구조 덕분에 후크 저울이나 기계식 저울 대체용 센서로 널리 활용됩니다.
