스트레인 게이지 로드셀은 정밀한 힘 측정을 위해 다양한 산업 분야에서 널리 사용됩니다. 이러한 장치는 내부 브리지 회로에 의존하며, 정확한 측정을 위해 올바른 외부 배선이 필수적입니다. 본 문서에서는 스트레인 게이지 로드셀에서 사용되는 4선식 배선 방식과 6선식 배선 방식의 차이점을 살펴보고, 각각의 장점과 고려 사항을 설명합니다.

---

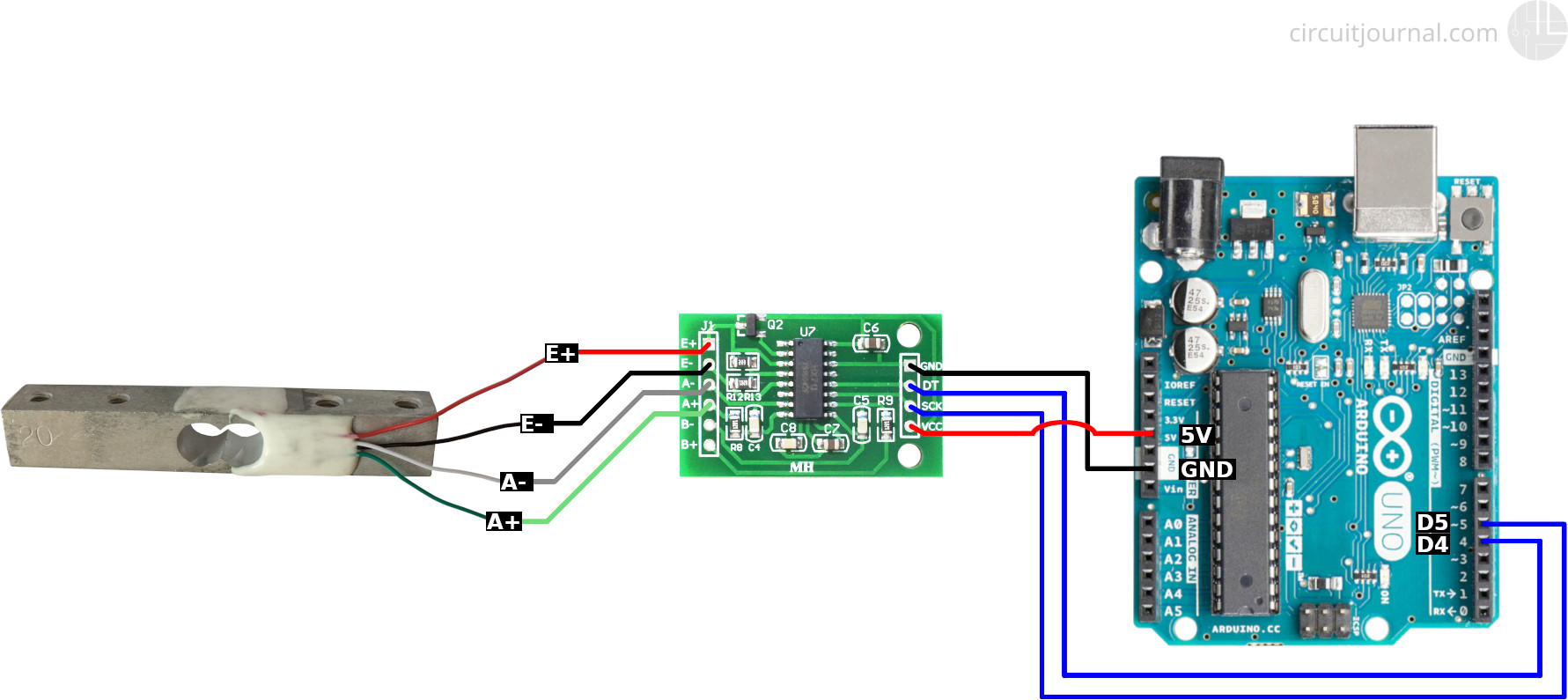

4선식 로드셀 구성

4선식 시스템은 스트레인 게이지 로드셀에서 가장 일반적으로 사용되는 배선 방식입니다.
이 구성은 다음과 같이 이루어집니다.

• 2개의 전원선: 휘트스톤 브리지에 전원을 공급하는 +입력, −입력 단자
• 2개의 신호선: 브리지의 +출력, −출력 단자

이 방식은 일반적으로 벤딩 빔(bending beam) 타입 로드셀에서 많이 사용됩니다.

교과서에서는 스트레인 게이지 휘트스톤 브리지를 집중 파라미터(lumped parameter) 모델로 단순화하여 표현하는 경우가 많지만, 실제 환경에서는 배선 자체가 무시할 수 없는 저항을 갖습니다. 이 저항으로 인해 전압 강하가 발생할 수 있으며, 이는 로드셀의 캘리브레이션 정확도에 영향을 미칠 수 있습니다.

따라서 로드셀과 연결된 케이블 길이는 사용 수명 동안 변경되지 않도록 유지하는 것이 매우 중요합니다.
특히 케이블을 절단하면 캘리브레이션 값이 변할 수 있지만, 동일한 길이의 케이블에 커넥터를 삽입하는 경우에는 캘리브레이션에 큰 영향을 주지 않습니다.

---

6선식 로드셀 구성

케이블이 길어지거나, 브리지 회로를 보다 정확하게 모델링해야 하는 경우에는 6선식 로드셀 구성이 선호됩니다.

6선식 구성은 4선식과 동일하게 전원선과 신호선을 포함하지만, 여기에 추가적인 +센스선과 −센스선이 포함됩니다. 이 방식은 연결 케이블의 다음과 같은 **분산 파라미터(distributed parameters)**를 고려합니다.

• 케이블 저항
• 케이블 길이
• 도체 단면적
• 온도 변화에 따른 저항 변화

센스선은 전원선과 동일한 노드에 연결되어 증폭기 입력단으로 전달됩니다. 이후 증폭기 출력은 다시 로드셀의 전원 단자로 연결되어 **폐루프(loop)**를 형성합니다.

이 구조를 통해 증폭기는 로드셀에 실제로 인가되는 전압을 감지하고, 필요에 따라 전압을 보정하여 설정된 동작 전압을 일정하게 유지할 수 있습니다. 케이블에서 발생하는 전압 강하(온도에 따라 변동 가능)를 보상함으로써, 시스템은 배선 변화에 덜 민감해지고 측정 정확도가 크게 향상됩니다.

즉, 6선식 시스템은 휘트스톤 브리지에 간단한 전압 제어 기능을 통합한 구조라고 볼 수 있습니다.

---

추가 배선 요소: 실드(Shield) 선

4선식과 6선식 구성 모두에서 **실드선(shield wire)**이 추가로 포함될 수 있습니다.
실드선은 스트레인 게이지 회로에는 직접 연결되지 않고, 트랜스듀서의 하우징 또는 구조물에 연결됩니다.

그 목적은 **전자기 간섭(EMI)**으로부터 내부 회로를 보호하여, 로드셀의 성능과 신뢰성을 향상시키는 데 있습니다.

---

결론

스트레인 게이지 로드셀에서 다양한 배선 구성을 이해하는 것은 적절한 시스템 선택을 위한 핵심 요소입니다.

• 4선식 구성은 가장 널리 사용되며, 케이블 길이가 일정하게 유지되는 조건에서는 충분히 정확한 측정이 가능합니다.
• 6선식 구성은 케이블 전압 강하 및 배선 변화까지 보상할 수 있어 더 높은 정확도를 제공합니다.
• 실드선은 전자기 간섭을 줄여 전체 측정 시스템의 안정성을 높여줍니다.

스트레인 게이지 로드셀을 사용할 때는 케이블 길이, 저항, 사용 환경 등의 요소를 충분히 고려해야 하며, 적절한 배선 방식을 선택하고 모범 사례를 따르면 신뢰성 있고 정밀한 힘 측정 성능을 극대화할 수 있습니다.

무선 센서는 내부 구성 요소를 하우징에 집적하고, 동작 시 배터리 또는 진동 발전기를 전원으로 사용하여 무선 센서 네트워크 노드를 구성합니다. 이러한 무선 센서는 다양한 분야에서 널리 활용되고 있습니다. 그렇다면 무선 토크 센서에는 어떤 종류가 있을까요?

---

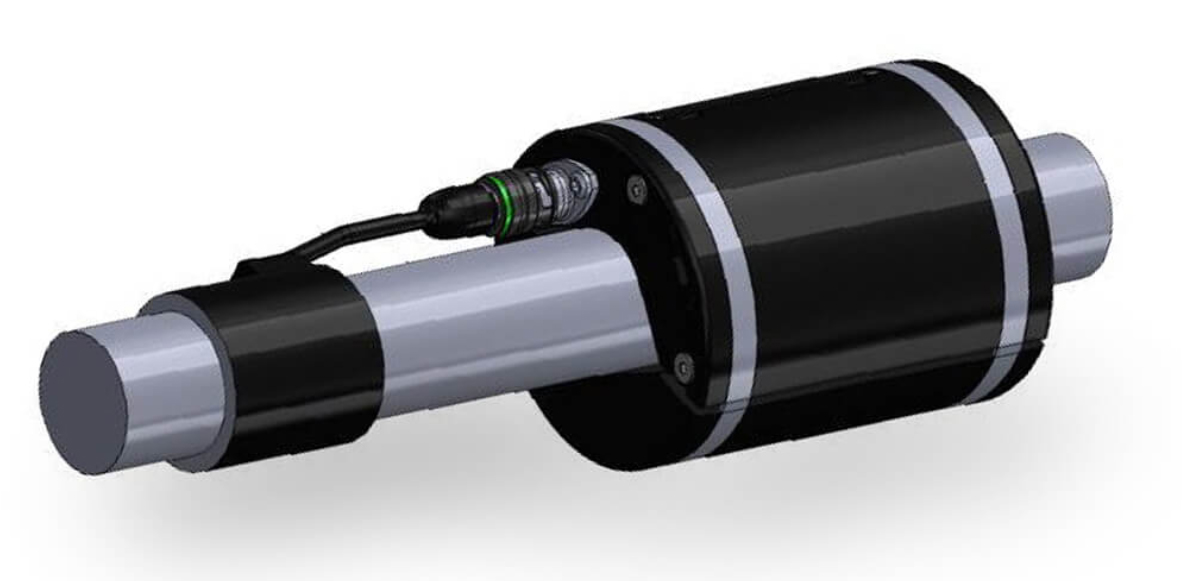

무선 토크 센서의 토크 센서 노드

해당 노드는 소형 구조로 설계되어 있으며, 수지 하우징으로 패키징되어 있습니다.
각 채널에는 고정밀 120~1000Ω 브리지 저항과 증폭·신호 컨디셔닝 회로가 내장되어 있고, 브리지는 자동 밸런싱 기능을 지원합니다.

무선 토크 센서 노드의 공중 전송 속도는 최대 250KBPS, 유효 실시간 데이터 전송 속도는 4KSPS까지 도달할 수 있습니다.
실내 유효 통신 거리는 최대 100m입니다.

장기 모니터링 응용의 경우, 5분마다 한 번 토크 값을 전송하도록 설정할 수 있으며, 이 경우 배터리는 수년간 교체 없이 사용 가능하여 시스템의 무정비성을 크게 향상시킵니다.

---

무선 토크 센서의 진동 센서 노드

각 노드의 샘플링 속도는 최대 4kHz까지 설정 가능하며, 각 채널에는 **에일리어싱 방지용 저역통과 필터(Low-pass Filter)**가 장착되어 있습니다.

수집된 데이터는 무선으로 실시간 PC 전송이 가능하며, 동시에 노드에 내장된 2MB 데이터 저장 장치에 저장할 수도 있어 데이터의 정확성을 보장합니다.

• 실외 유효 통신 거리: 최대 300m
• 노드 소비 전류: 30mA
• 내장 충전식 배터리 사용 시 연속 측정 18시간 가능

USB 인터페이스가 있는 노드를 선택할 경우, USB를 통해 배터리 충전이 가능하며, 메모리에 저장된 데이터를 PC로 신속하게 다운로드할 수 있습니다.

---

무선 토크 센서의 스트레인(변형률) 센서 노드

이 노드는 PPS 플라스틱 하우징으로 패키징된 소형 구조로,
전원 모듈, 데이터 수집 및 처리 모듈, 무선 송수신 모듈로 구성되어 있습니다.

각 채널은 독립적인 고정밀 120Ω / 1000Ω 브리지 저항과 증폭·컨디셔닝 회로를 갖추고 있으며,
소프트웨어를 통해 ¼ 브리지, 반 브리지, 풀 브리지 측정 방식을 자유롭게 전환할 수 있습니다.

스트레인, 하중, 토크, 변위, 가속도, 압력, 온도 등 다양한 브리지 센서와 호환되며,
2선식 및 3선식 입력 방식을 모두 지원하고, 브리지는 자동 밸런싱 기능을 갖추고 있습니다.

또한 노드 내부의 2MB 데이터 저장 장치에 데이터를 저장할 수 있으며,
실외 유효 통신 거리는 최대 300m, 연속 측정 시간은 10시간 이상입니다.

---

무선 토크 센서 노드의 사용 방식

무선 토크 센서 노드는 사용이 매우 간편합니다.
센서 노드, 배터리, 스트레인 게이지를 회전축에 고정하기만 하면 회전축의 변형률을 측정하고, 이를 무선으로 실시간 전송하여 게이트웨이나 라우팅 노드에서 수신할 수 있습니다.

수집 제어 소프트웨어에 내장된 변형률–토크 변환 공식을 사용하여 토크 값을 계산할 수 있으며,
장기 모니터링 응용의 경우에는 변환 알고리즘을 노드 내부에 직접 탑재하여 토크 값을 바로 전송하는 것도 가능합니다.

---

무선 토크 센서의 장점

무선 토크 센서 노드는 기존의 유선 데이터 수집 장비를 반복적으로 설치해야 하는 인력·자재 비용을 크게 절감합니다.
또한 무선 디지털 신호 전송 방식을 사용함으로써 장거리 케이블 전송 및 슬립링으로 인한 노이즈 간섭을 제거할 수 있습니다.

전체 측정 시스템은 높은 측정 정확도와 우수한 내간섭성을 갖추고 있으며,
무선 센서 노드를 통해 대규모 무선 센서 네트워크 구성이 가능하고, 수천 개 측정 지점의 동시 측정도 지원합니다.

로드셀(Weighing Load Cell)은 정확한 힘·하중 측정을 위해 정기적인 교정이 필수적입니다. 적용 환경과 요구 정밀도에 따라 다양한 교정 프로그램이 사용됩니다. 대표적인 로드셀 교정 방식은 다음과 같습니다.

---

1. 단일점 교정 (Single Point Calibration)

단일점 교정은 가장 단순한 교정 방식으로,
하나의 하중 또는 토크 값에서만 정밀한 측정이 요구되는 경우에 적합합니다.

로드셀이 측정 범위 내에서 **선형성(linearity)**과 **반복성(repeatability)**이 확보되어 있고, 감도 기울기(slope)가 올바르다고 판단되는 경우, 단일점 교정을 통해 **영점 오차(Zero Balance)**를 보정할 수 있습니다.

또한 단일점 교정은 시간 경과에 따른 **출력 드리프트(Output Drift)**를 확인하는 데에도 유용하며, 이를 통해 센서 성능 저하 여부를 판단하고 보정할 수 있습니다.

---

2. 2점 교정 (Two Point Calibration)

2점 교정은 단일점 교정보다 더 정밀하고 신뢰도 높은 교정 방식입니다.
서로 다른 두 개의 출력 값에서 로드셀의 오프셋을 보정하여, 측정 범위 전체에 걸쳐 보다 정확한 직선 특성을 얻을 수 있습니다.

일반적으로 하중 센서나 토크 센서는 정격 출력 범위 내에서 비교적 우수한 선형성을 가지므로, 2점 교정이 권장되는 경우가 많습니다.

이 교정 방식은 다음 두 가지를 동시에 보정합니다.

• 감도 오차 (Slope / Sensitivity)
• 영점 오차 (Zero Balance)

새로운 영점 값과 기울기를 적용하면, 로드셀 출력 특성을 나타내는 선형 방정식을 정확하게 도출할 수 있습니다.

---

3. 5점 교정 (Five Point Calibration)

일부 고정밀·고신뢰성이 요구되는 응용 분야에서는 특정 측정 구간 내에서 매우 높은 정확도가 필요합니다. 이러한 경우에는 **5점 교정과 곡선 피팅(curve fitting)**을 통해 로드셀의 출력 특성을 정밀하게 정의해야 합니다.

일반적인 5점 교정 구간은 다음과 같습니다.

• 0%
• 20%
• 40%
• 60%
• 80%
• 100% (측정 범위 기준)

---

5점 교정 시 고려 사항

5점 교정 과정에서는 출력 값을 증가 및 감소시키며 측정하여,
다음 항목을 평가합니다.

• 반복성(Repeatability)
• 히스테리시스(Hysteresis)

대부분의 로드셀은 **표시기(Display) 또는 신호 증폭기(Signal Conditioner)**와 함께 하나의 완성된 계측 시스템으로 사용되므로, 교정 시에는 반드시 센서와 계측기를 함께 연결한 상태에서 표준 교정 장비를 사용하여 시스템 전체를 교정해야 합니다.

응용 분야에 따라 이 과정은 2회 이상 반복될 수 있으며,
출력 값의 차이를 통해 **비반복성(Repeatability 오차)**과 **선형성(정확도)**을 계산합니다.

힘 측정 시스템은 거의 모든 산업, 상업 및 무역 분야에서 매우 중요한 역할을 합니다.
이 시스템의 핵심 구성 요소인 **로드셀(Weighing Load Cell)**은 반드시 정확하고 안정적으로 작동해야 합니다.
로드셀 테스트 방법을 이해하면 정기적인 유지보수 시점이나 성능 이상 발생 시 수리 또는 교체 여부를 합리적으로 판단하는 데 큰 도움이 됩니다.

---

로드셀의 작동 원리

로드셀은 **안정화된 전원(여자 전압)**이 인가되었을 때 발생하는 전압 신호를 측정하는 방식으로 작동합니다.
이 신호는 제어 시스템에 의해 디지털 값으로 변환되어 디스플레이 장치에서 쉽게 읽을 수 있도록 처리됩니다.

로드셀은 다양한 환경에서 사용되며, 이로 인해 여러 기능적 문제에 노출될 수 있습니다.
과부하, 충격 하중, 전기적 서지, 수분 또는 화학 물질 유입 등은 로드셀 고장의 주요 원인입니다.

고장이 의심될 경우, 시스템 전체의 무결성을 먼저 점검하는 것이 바람직합니다. 예를 들어, 저울의 정격 하중을 초과하는 경우 로드셀이 변형되거나 충격 하중이 발생할 수 있습니다. 또한 전기적 서지나 저울 유입부로 스며든 물이나 화학 물질 역시 로드셀의 정상 작동을 방해할 수 있습니다.

---

로드셀 테스트 방법

1. 영점 밸런스(Zero Balance) 캘리브레이션

영점 밸런스 테스트는 로드셀이 과도한 응력, 충격 하중, 금속 마모 또는 피로 손상을 입었는지 판단하는 데 유용합니다.

테스트 방법

1. 로드셀이 무부하 상태인지 확인합니다.
2. 영점 출력이 표시되면 로드셀 입력 단자를 여자 전압에 연결합니다.
3. 밀리볼트 미터(mV 미터)를 사용하여 출력 전압을 측정합니다.
4. 측정값을 입력(여자) 전압으로 나누어 영점 밸런스 값을 계산합니다.
5. 이 값이 초기 교정 성적서 또는 제품 데이터시트의 값과 일치해야 합니다.

일치하지 않을 경우, 해당 로드셀은 손상된 것으로 판단할 수 있습니다.

---

2. 절연 저항(Insulation Resistance) 측정

케이블 실드와 로드셀 회로 사이의 절연 상태를 확인합니다.

측정 절차

1. 로드셀을 정션 박스에서 분리합니다.
2. 입력선과 출력선을 모두 서로 연결합니다.
3. 메거(Megohmmeter)를 사용하여 다음 항목을 측정합니다.
   • 연결된 리드선 ↔ 로드셀 본체
   • 연결된 리드선 ↔ 케이블 실드
   • 로드셀 본체 ↔ 케이블 실드

판정 기준

• 브리지 회로 ↔ 본체
• 브리지 회로 ↔ 케이블 실드
• 본체 ↔ 케이블 실드

위 모든 절연 저항 값은 5000MΩ 이상이어야 합니다.

이보다 낮은 값은 수분 침투 또는 화학적 부식에 의한 누설을 의미하며, 매우 낮은 값은 단순한 습기가 아니라 명확한 단락(short) 상태를 나타냅니다.

---

3. 브리지 회로 무결성(Bridge Integrity) 확인

브리지 입력 저항과 출력 저항을 오옴미터로 측정합니다.

점검 방법

• 각 입력선과 출력선 쌍에 대해 저항을 측정
• 다음 항목 비교
  • 출력(-) ↔ 입력(-)
  • 출력(-) ↔ 입력(+)

측정값을 제조사 데이터시트의 기준값과 비교합니다.

허용 오차

• 두 값의 차이는 5Ω 이하여야 합니다.

이를 초과할 경우, 배선 단선, 단락, 충격 하중, 진동, 마모, 극한 온도 등의 원인으로 문제가 발생했을 가능성이 큽니다.

---

4. 충격 응답(Shock Resistance) 테스트

로드셀을 안정적인 전원에 연결한 상태에서 출력 단자에 볼트미터를 연결합니다.

테스트 방법

• 로드셀 또는 롤러에 가벼운 충격 하중을 가합니다.
• 과도한 하중은 피해야 합니다.
• 출력 값의 안정성과 영점으로의 복귀 여부를 관찰합니다.

출력 값이 불안정하거나 영점으로 복귀하지 않는다면,
이는 전기적 접속 불량 또는 스트레인 게이지와 부품 사이의 접착층 손상을 의미할 수 있습니다.

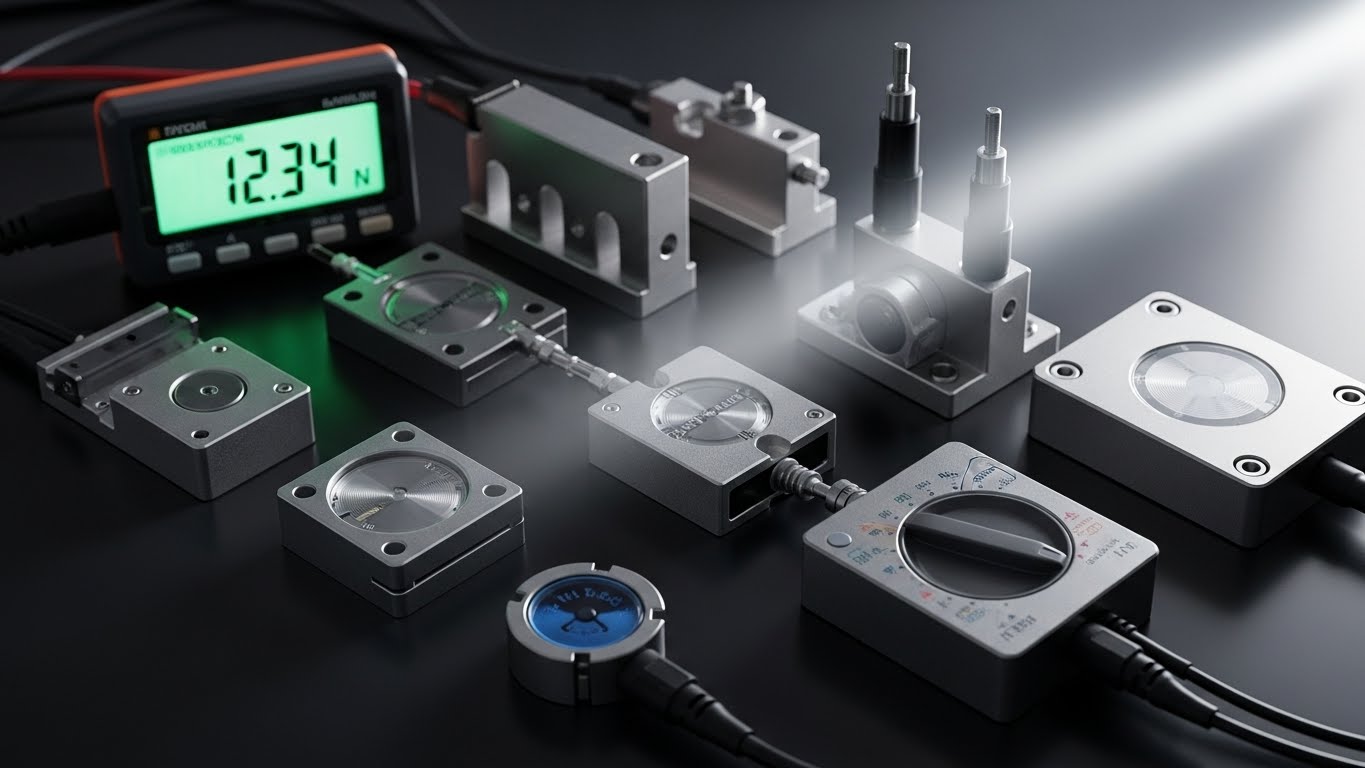

힘 측정 센서를 정상적으로 사용할 때는 측정하려는 힘의 크기뿐만 아니라 부속 장비의 자중까지 고려하여 센서의 정격 용량(범위)을 선택해야 합니다.
동적 측정의 경우에는 일반적으로 측정 하중의 3~5배 범위의 센서를 선택하며, 장비가 최대 출력 상태일 때 발생하는 **충격 하중(펄스)**의 영향을 고려하여 최소 2배 이상의 여유 범위를 두는 것이 필요합니다.
아래에서는 힘 측정 센서에 사용되는 주요 재료에 대해 간략히 소개합니다.

---

힘 측정 센서 탄성체의 재료

일반적으로 **합금강(Alloy Steel)**이 사용됩니다.
합금강은 변형의 일관성과 복원력을 보장할 수 있는 충분한 강성을 제공하며, 동시에 내후성 및 내식성이 우수하여 센서의 장기 안정성에 유리합니다.

---

힘 측정 센서의 스트레인 게이지 및 저항 소자의 재료

저항 스트레인 게이지는 복합 구조를 가진 정밀 부품입니다.
스트레인 게이지의 **기판(substrate)**과 저항 재료의 조합은 다양할 수 있으며, 일반적으로 다음과 같은 재료가 사용됩니다.

• 기판: 고분자 필름 소재
• 스트레인 재료: 고순도 콘스탄탄(Constantan) 합금

저항 스트레인 게이지의 품질은 단순히 재료에만 의존하지 않으며,
복합 공정, 에칭 기술 및 공정 조건, 에칭 화학 물질, 후처리 기술과 재료 등 여러 요소와 밀접한 관련이 있습니다.

---

힘 측정 센서에서 스트레인 게이지 부착용 접착제 재료

저항 스트레인 게이지를 부착하기 위해 주로 2액형 에폭시계 고분자 접착제가 사용됩니다.
이와 같은 고분자 화학 제품의 성능은 각 구성 성분의 물리적·화학적 특성에 크게 좌우됩니다.

---

힘 측정 센서의 실링(봉지) 재료

초기 단계의 힘 측정 센서는 용접 기술과 장비가 충분히 발전하지 않았기 때문에 특수 실리콘 고무 실링재가 사용되었습니다.
실리콘 고무는 다음과 같은 우수한 특성을 가지고 있습니다.

• 내식성
• 내습성
• 내노화성
• 우수한 절연 성능

---

힘 측정 센서에 사용되는 배선 재료

배선 역시 힘 측정 센서의 중요한 구성 요소입니다.
**은도금선(Silver-plated wire)**은 구리선보다 전도성이 우수하며, 구리선은 알루미늄선보다 전기적 성능이 뛰어납니다.
배선의 역할은 신호 전달에 있어 매우 중요합니다.

---

힘 측정 센서의 배선 밀봉 방식 및 재료

힘 측정 센서를 구성하는 모든 부품은 센서의 기술적 성능에 영향을 미칩니다.
적절한 배선 고정 및 밀봉 방법이 없다면, 이는 센서 고장의 가장 큰 취약점이 될 수 있습니다.

특히 배선을 고정하기 위해 **케이블 글랜드(실링 헤드)**를 사용하는 경우,
고정 부품의 재질과 조임력(체결 토크) 역시 힘 측정 센서의 최종 성능에 직접적인 영향을 미칩니다.

힘 측정 센서는 크게 세 부분으로 구성됩니다.
힘을 받으면 변형이 발생하는 하나 이상의 탄성체, 이 변형을 감지하는 스트레인 게이지, 그리고 브리지 회로입니다. 이 외에도 스트레인 게이지를 탄성체에 고정하고 변형을 전달하는 접착제, 전자 회로를 보호하는 실링용 수지(봉지재) 등이 포함됩니다.
아래에서는 힘 측정 센서의 안정성에 영향을 미치는 주요 요인들을 간략히 소개합니다.

---

힘 측정 센서의 구조

힘 측정 센서의 탄성체, 하우징, 다이어프램, 상부 가압 헤드, 하부 지지 패드 등의 구조 설계는 하중이 가해진 후에도 성능 변화가 없거나 최소화되도록 해야 합니다.

따라서 센서 설계 시 스트레인 영역에서 응력과 변형이 균일하고 일관되게 분포되도록 해야 하며, 스트레인 게이지가 부착되는 면은 가능한 한 평탄해야 합니다. 또한 구조적으로 편심 하중 및 측방 하중에 대한 저항 능력을 어느 정도 갖추어야 합니다.

설치 시 가해지는 힘은 스트레인 영역에서 멀리 떨어지도록 해야 하며, 측정 중 하중 지점의 이동이 발생하지 않도록 해야 합니다.
비록 힘 측정 센서가 조립형 제품이지만, 우수한 기술 성능과 장기 안정성을 확보하기 위해 가능한 한 일체형 구조로 설계하는 것이 바람직합니다.

---

힘 측정 센서 탄성체의 금속 재질

탄성체의 금속 재질은 힘 측정 센서의 종합 성능과 장기 안정성에 핵심적인 영향을 미칩니다.
다음과 같은 특성을 가진 재료를 선택해야 합니다.

• 높은 극한 강도와 탄성 한계
• 탄성계수의 시간 및 온도 안정성이 우수할 것
• 탄성 히스테리시스가 작을 것
• 기계 가공 및 열처리 시 발생하는 잔류 응력이 적을 것

---

힘 측정 센서 탄성체의 기계 가공 및 열처리

기계 가공 과정에서 탄성체는 표면 변형이 불균일하여 큰 잔류 응력이 발생합니다.
절삭량이 클수록 잔류 응력도 커지며, 특히 연마 공정은 더 큰 잔류 응력을 유발합니다. 따라서 합리적인 가공 공정과 적절한 절삭 조건을 설정해야 합니다.

열처리 과정에서는 냉각 온도의 불균일성과 금속 조직의 상변태로 인해, 탄성체 내부와 표면에 방향이 다른 잔류 응력이 발생합니다. 일반적으로 내부는 인장 응력, 표면은 압축 응력을 받게 됩니다.
이러한 잔류 응력은 템퍼링(풀림) 공정을 통해 반대 방향의 내부 응력을 유도하여 상쇄함으로써 그 영향을 최소화해야 합니다.

---

힘 측정 센서의 제조 공정

스트레인 기반 힘 측정 센서는 작동 원리와 구조 특성상 일부 공정이 수작업으로 진행될 수밖에 없으며, 이로 인해 인적 요인이 제품 품질에 큰 영향을 미칩니다.

따라서 과학적이고 합리적인 표준 제조 공정을 수립해야 하며, 전자 컴퓨터로 제어되는 자동화 또는 반자동 공정을 적극 도입하여 인적 요인이 품질에 미치는 영향을 최대한 줄여야 합니다.

---

힘 측정 센서 회로의 보상 및 조정

스트레인 기반 힘 측정 센서는 조립 완료 후 하나의 제품이 됩니다. 그러나 내부 결함이나 외부 환경의 영향으로 인해 일부 성능 지표가 설계 요구 사항을 만족하지 못하는 경우가 발생할 수 있습니다.

이를 보완하기 위해 회로 보상 및 조정을 수행하여 센서 자체의 안정성과 외부 환경 변화에 대한 안정성을 향상시켜야 합니다.
정교하고 완성도 높은 회로 보상 공정은 힘 측정 센서 안정성 향상의 핵심 요소입니다.

---

힘 측정 센서의 보호 및 밀봉

보호와 밀봉은 힘 측정 센서 제조 공정에서 매우 중요한 단계로, 센서가 외부 환경 및 유도 환경의 영향을 견디며 안정적이고 신뢰성 있게 작동하도록 하는 기본 조건입니다.

밀봉이 불충분할 경우, 탄성체에 부착된 저항 스트레인 게이지 및 접착층이 공기 중 수분을 흡수하여 연화(가소화)됩니다. 그 결과 접착 강도와 강성이 저하되어 영점 드리프트, 출력 불규칙 변화가 발생하고, 심한 경우 센서 고장으로 이어질 수 있습니다.

따라서 효과적인 보호 및 밀봉은 힘 측정 센서의 장기 안정 운용을 위한 필수 조건이며, 그렇지 않으면 앞선 모든 공정의 성과가 무의미해질 수 있습니다.

---

힘 측정 센서의 안정화 처리

위에서 언급한 요인들에 대한 대응 외에도, 힘 측정 센서의 안정성을 향상시키는 중요한 방법은 각종 기술적 조치와 공정 기법을 적용하여 실제 사용 조건을 모사하고 인공 시효(Aging) 시험을 수행하는 것입니다.

이를 통해 잔류 응력을 최대한 방출하고, 성능 변동을 최소 수준으로 억제할 수 있습니다.

로드셀 게이지는 정적 측정과 동적 측정 모두에 널리 사용됩니다. 사용 위치에서의 중력과 공기 부력의 영향을 고려한 후, 힘 센서는 측정 대상 중 하나인 질량을 출력 신호로 변환하여 측정합니다. 따라서 정확도, 일관성, 신뢰성은 로드셀 게이지가 반드시 충족해야 할 핵심 요소입니다.

그렇다면 원재료와 제조 공정은 로드셀 게이지의 정확도, 일관성, 신뢰성에 어떤 영향을 미칠까요?
겉으로 보기에 전통적인 로드셀 게이지는 알루미늄 또는 열처리 강 재질의 본체, 스트레인 게이지, 보상 저항, 내부 배선, 충진재, 그리고 코팅 또는 보호막으로 구성된 단순한 구조처럼 보입니다. 그렇다면 외형이 동일한 두 개의 로드셀 게이지 사이에는 과연 얼마나 큰 성능 차이가 있을까요?

---

고품질 산업용 로드셀 게이지의 조건

고품질 산업용 로드셀 게이지는 다음과 같은 특성을 갖추어야 합니다.

• 우수한 방습 성능
  → 습기는 로드셀 게이지 고장의 가장 큰 원인입니다.
• 내구성
  → 보수적인 설계 기준에 따라 100,000회 이상의 반복 하중에도 피로 파손이 없어야 합니다.
• 공개된 기술 사양 충족
  → 선형성, 히스테리시스, 온도 보상 등의 성능 포함
• 제품 간 성능 일관성
  → 동일 모델, 동일 배치 간 성능 편차 최소화

모든 센서 제조사가 이러한 요구 사항을 충족하는 것은 아닙니다. 이로 인해 외형은 거의 동일해 보이지만, 제조사에 따라 성능, 신뢰성, 일관성에 큰 차이가 발생하는 이유를 설명할 수 있습니다.

---

로드셀 게이지의 내구성과 방습 성능의 역할

1. 내구성의 역할

로드셀 게이지의 기본 설계는 내구성을 결정하며, 기계적 피로로 인한 고장 없이 최소 100,000회의 측정 사이클을 견뎌야 합니다.

이를 위해 **컴퓨터 기반 유한요소해석(FEA)**을 활용하여 설계를 최적화하고, 센서 어느 한 부분에도 응력 집중이 발생하지 않도록 합니다. 하중이 스트레인 게이지가 부착된 위치에 균일하게 분포되도록 설계함으로써, 로드셀 게이지가 과부하에도 견딜 수 있는 구조를 갖추게 됩니다.

---

2. 방습 기능

로드셀 게이지 내부의 스트레인 게이지는 습기에 매우 민감합니다.
습기가 스트레인 게이지 내부로 침투하면 다음과 같은 문제가 발생할 수 있습니다.

• 출력 신호 불안정
• 측정 정확도 저하
• 심한 경우 센서 전체 고장

따라서 방습 설계는 로드셀 게이지의 신뢰성을 좌우하는 핵심 요소입니다.

---

로드셀 게이지의 방습 설계 방법

• 스트레인 게이지 캡슐화
  → 스트레인 게이지를 방수 소재로 완전히 덮어 습기 침투 방지
• 환경 제어 또는 저습 환경 유지
  → 밀폐된 알루미늄 로드셀 내부로 습기가 유입되지 않도록 관리
• 고품질 복합 방수 실링 적용
  → 전체 사용 온도 범위에서 센서 내부 부품을 보호하며, 낮은 투습률 유지
• 용접 밀봉, 유리·금속 케이블 커넥터 사용
  → 특정 환경에서 매우 효과적인 방습 방법
• 고품질 로드셀 전용 케이블 사용
  → 도체와 외피를 밀착 결합하여 케이블 심선을 통한 습기 유입 차단

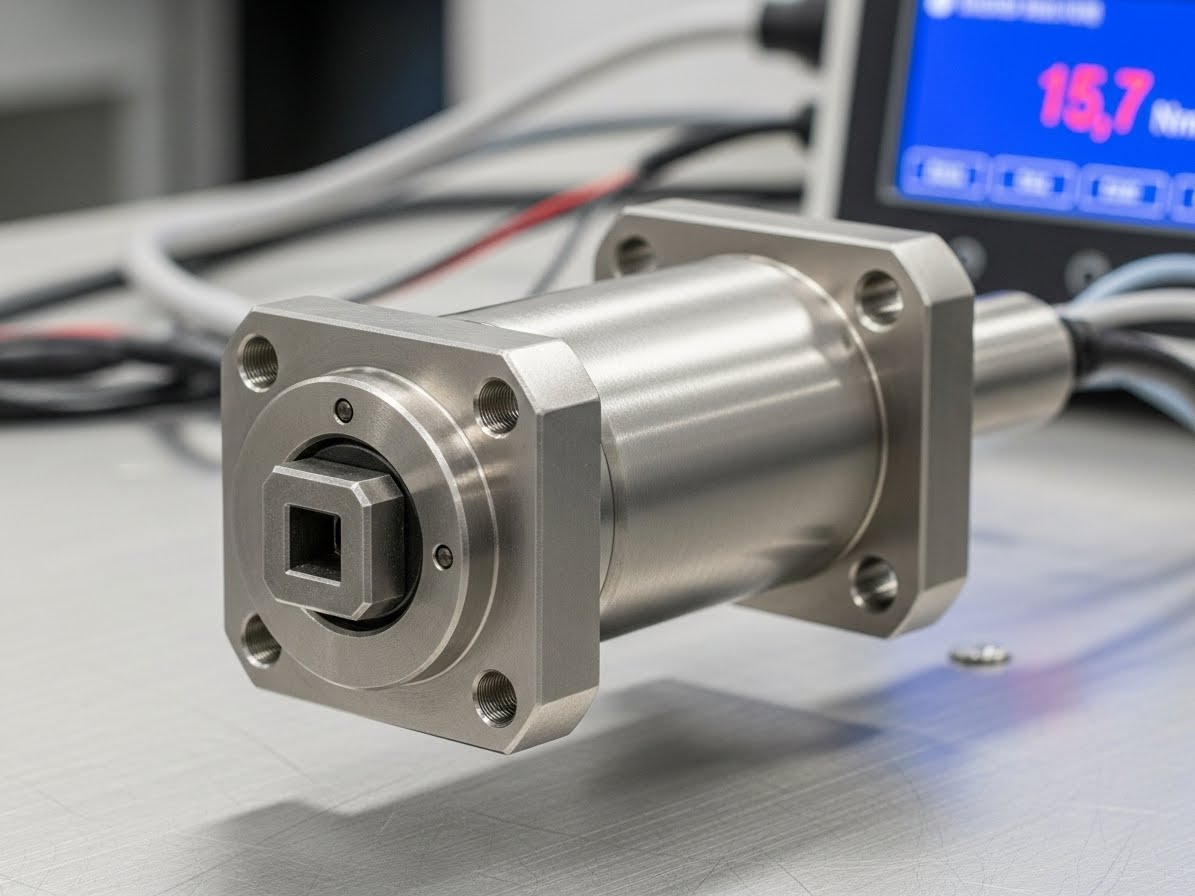

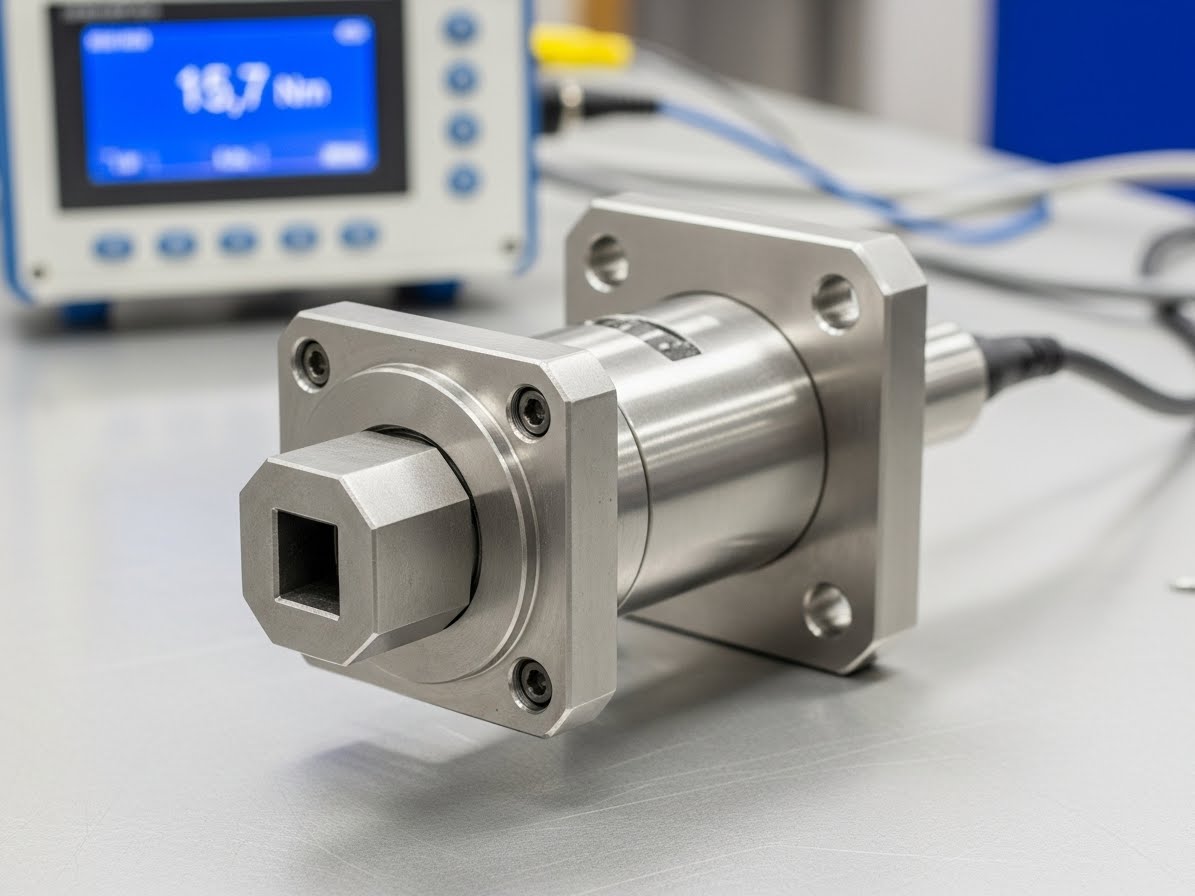

회전 토크 로드셀은 회전 또는 비회전 기계 부품에 작용하는 비틀림 토크를 감지하는 센서입니다. 이 센서는 높은 정밀도, 빠른 주파수 응답, 우수한 신뢰성, 긴 수명이라는 장점을 가지고 있으며, 본 문서에서는 회전 토크 로드셀의 기본 작동 원리와 적용 범위에 대해 소개합니다.

---

회전 토크 로드셀의 작동 원리

회전 토크 로드셀은 시험 대상이 되는 탄성 샤프트에 특수 스트레인 게이지를 접착하여 스트레인 브리지(Strain Bridge)를 구성합니다. 이 스트레인 브리지에 전원을 공급하면, 탄성 샤프트의 비틀림에 의해 발생하는 전기 신호를 측정할 수 있습니다.

측정된 스트레인 신호는 증폭된 후, 비틀림 변형률에 비례하는 주파수 신호로 변환됩니다(압력/주파수 변환). 시스템의 에너지 입력과 신호 출력은 공극을 가진 두 개의 전용 환형 변압기에 의해 지원되며, 이를 통해 비접촉 방식의 에너지 및 신호 전송이 실현됩니다.

---

회전 토크 로드셀의 구조 원리

탄성 샤프트에 비틀림 스트레인 게이지를 부착하여 변압기 브리지를 형성하는 것이 토크 로드셀의 기본 구조입니다. 샤프트에 고정되는 구성 요소는 다음과 같습니다.

• 에너지용 환형 변압기의 2차 코일
• 신호용 환형 변압기의 1차 코일
• 샤프트에 장착된 인쇄회로기판(PCB)
  • 정류 및 안정화 전원 회로
  • 계측 증폭 회로
  • V/F(전압/주파수) 변환 회로
  • 신호 출력 회로 포함

---

회전 토크 로드셀의 응용 분야

회전 토크 센서는 토크, 회전 속도, 기계적 출력(power)을 측정하는 정밀 계측 장비로, 다음과 같은 분야에서 널리 사용됩니다.

• 전동기, 엔진, 내연기관 등 회전 동력 장비의 출력 토크 및 출력 측정
• 송풍기, 워터 펌프, 감속기, 토크 렌치의 토크 및 출력 측정
• 철도 기관차, 자동차, 트랙터, 항공기, 선박, 광산 기계의 토크 및 출력 시험
• 하수 처리 시스템에서의 토크 및 출력 감지
• 점도계(Viscometer) 제작
• 각종 공정 산업 및 프로세스 제어 산업

---

정적 토크 센서 소개

안후이 톈광 센서 유한회사(Anhui Tianguang Sensor Co., Ltd.)의 정적 토크 센서는 간헐적으로 회전하는 장비의 토크 값을 측정하는 데 사용되는 센서입니다. 고객의 사용 환경에 따라 선택할 수 있도록 4가지 설치 방식을 제공합니다.

본 제품은 밸브, 토크 렌치, 토크 시험 장비 등에 적합하며, 사용 과정에서는 센서를 통해 토크 신호를 수집하고, 변환기를 통해 신호를 처리·증폭하여 하위 장비로 전송합니다.

실생활에서 힘은 물체 간의 상호작용으로 인해 어디에나 존재합니다. 사람들은 실제 응용에서 인장력, 추력, 압력 등 다양한 힘을 측정해야 하는 경우가 많습니다. 힘은 크기와 방향을 동시에 가지는 벡터이기 때문에, 힘을 측정할 때는 물리적 신호를 측정 가능한 전자 신호로 변환해 주는 기계식 센서 기반의 장치가 필요합니다.

힘의 크기와 방향에 따라 적용 환경은 서로 다르며, 현재 중량 센서, 인장 로드셀, 토크 센서 등 다양한 기계식 센서가 개발되어 널리 사용되고 있습니다.

---

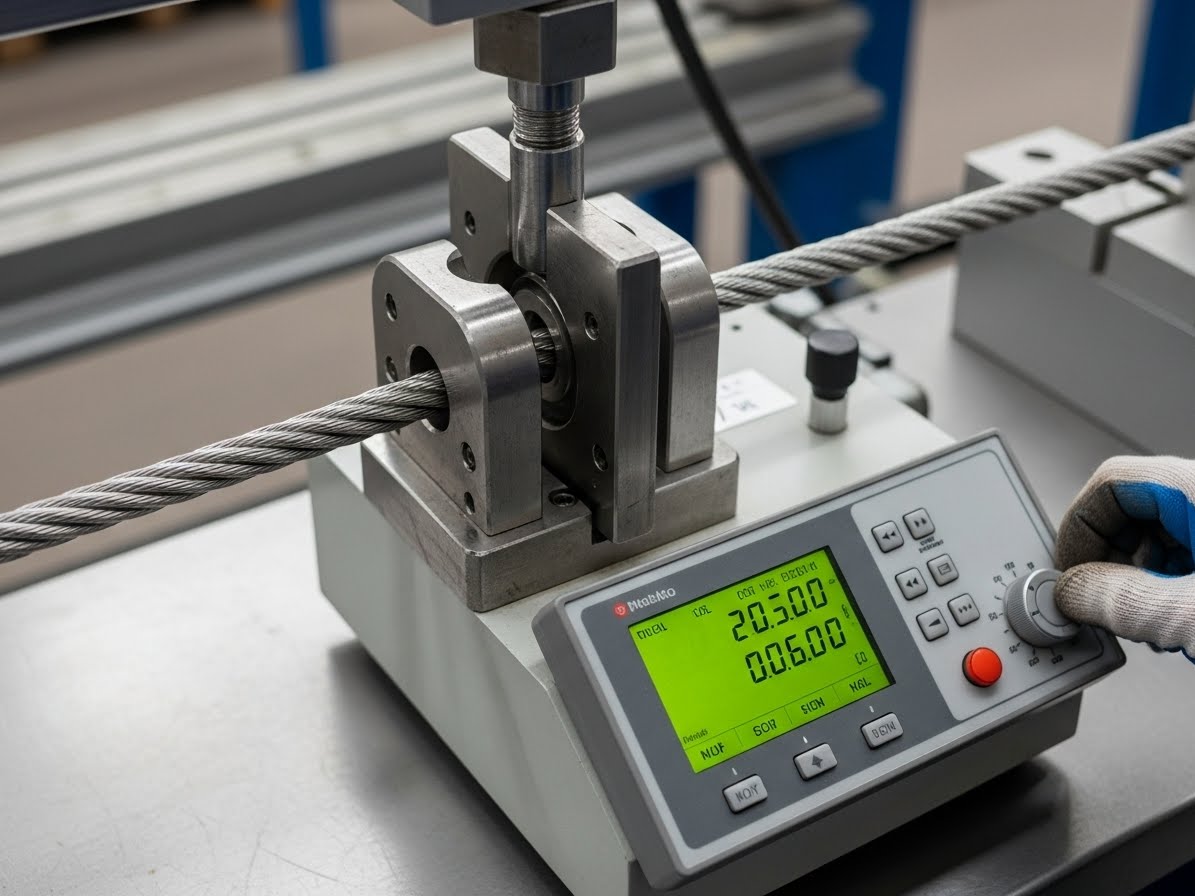

케이블 장력 시험에서 인장 로드셀의 역할

케이블 장력 시험은 일반적으로 두 대의 차량 사이에 장력계를 매달아 수행됩니다. 이 방식에서는 장력의 크기를 정밀하게 제어하기 어렵고, 일부 장력 값은 인위적인 요인에 의해 영향을 받아 오차가 크며 안전상의 위험도 존재합니다.

케이블 장력계에 적합한 장비가 되기 위해서는 다음과 같은 두 가지 기능을 갖추어야 합니다.

1. 로깅 케이블 장력 센서 시험 기능
   장력 센서가 측정한 장력 데이터의 정확성을 보장하기 위해 장력 센서를 시험해야 합니다.
2. 케이블 파단 시험 기능
   케이블 파단력을 정기적으로 시험하여, 케이블 파단 시의 힘에 대한 정량적 데이터를 제공함으로써 케이블 로깅 작업의 안전성을 확보해야 합니다.

---

케이블 장력 시험 시스템의 기술적 구성

케이블 장력 시험에는 유압 잭, 인장·압축 로드셀, 디지털 표시기, 컴퓨터 등 성숙된 기술이 적용되며, 이는 석유 로깅 산업에서의 혁신적이고 선진적인 기술로 평가됩니다.

이 로깅 케이블 장력 시험기는 다음과 같은 장점을 갖습니다.

• 로깅 케이블의 파단력 시험과 장력 센서 시험을 동시에 수행 가능
• 디지털 표시기를 통해 측정값을 직접 확인 가능
• 컴퓨터를 통해 데이터 수집, 분석 및 사후 조회 가능
• 케이블 파단 시험, 인장 로드셀 시험 및 유사한 장력 시험에 모두 적용 가능

이 장비는 이미 유전(油田) 등 다양한 시공 현장에서 널리 사용되고 있으며, 장력 센서와 케이블 파단력에 대한 정기적인 현장 시험을 통해 장비 운송 비용을 절감하는 데에도 기여하고 있습니다.

---

인장 로드셀의 분류

인장 로드셀에는 내·외 나선 기둥형 인장 센서, 후크형 저울 센서 등 구조가 유사한 다양한 형태가 있으며, 이들의 기본 원리는 동일합니다. 즉, 힘이 가해지면 변형이 발생하고, 이 변형을 통해 힘의 물리적 신호가 전자 신호로 변환됩니다.

장력 측정 방식이 다양하기 때문에, 인장·압축 센서는 장력과 압력을 보다 직접적으로 측정할 수 있도록 여러 구조적 변형이 존재합니다. 다만 이러한 구조적 차이로 인해 센서별 종합 정확도에는 차이가 발생할 수 있습니다.

따라서 인장 로드셀을 선택할 때는 **정확도(Accuracy)**와 **측정 범위(Range)**를 반드시 함께 고려하는 것이 중요합니다.
